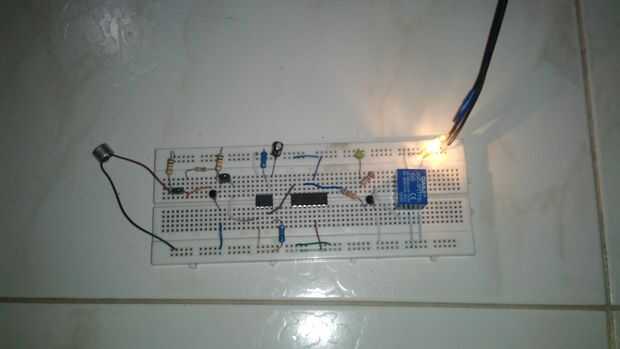

Este circuito consta de un micrófono que puede activar o desactivar una luz unida a él, por el sonido de aplausos,
Cuando se detecta el aplauso para el micrófono, la señal es transmitida a un preamplificador, que consiste en un transistor y las resistencias
El pulso de salida del 555 activa las entradas de reloj de un contador tipo JK, el integrado 7493.
El 7493 está configurado para utilizar uno de lo flip-flop interno que mantendrá la señal activa, aplausos es necesario para la salida Q1 del flip-flop a través de los altos estado y activa el transistor Q1, que a su vez activa el relé .
El transistor energiza bobinas de relé que permite el interruptor de la bombilla.
Lista de componentes
- Protoboard
- Transistores 2n 3904
- Temporizador 555
- Contador integrado 7493
- Diodo 1n 4004
- Relais JQC-3F
- Batería 9v
- Condensadores y resistencias
- Cable UTP
