Badajo de conmutador de encendido/apagado luz (5 / 5 paso)

Paso 5: Circuito completo

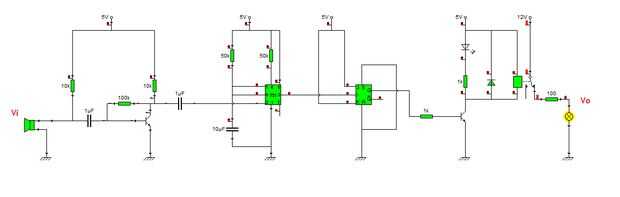

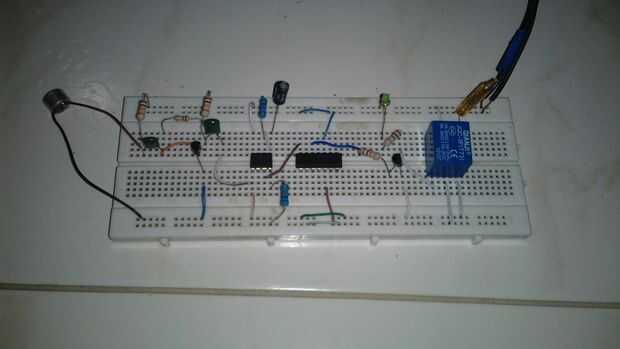

El último paso sería enlazar todo, como se muestra en la imagen. Se puede observar que la entrada Vi es el micrófono de entrada y de salida Vo es la lámpara.

En la imagen pueden ver que el relé es alimentado por 12v, pero usted también puede utilizar la batería de 9vy así puede conectarse para transmitir cualquier dispositivo que se alimenta con 9 voltios.

Los demás componentes son alimentados con 5v. Puede obtener este voltaje aplicando un "dimmer" una batería de 9V.
