Paso 2: Montar la parte 1.
Aquí, usted tiene un amplificador y un servo para enlazar en el Arduino. No usar un protoboard; Utilicé un protoshield con una tabla adjuntada, pero nada funciona. Para esta Asamblea, usted necesitará algunos cables (también los cables de puente).

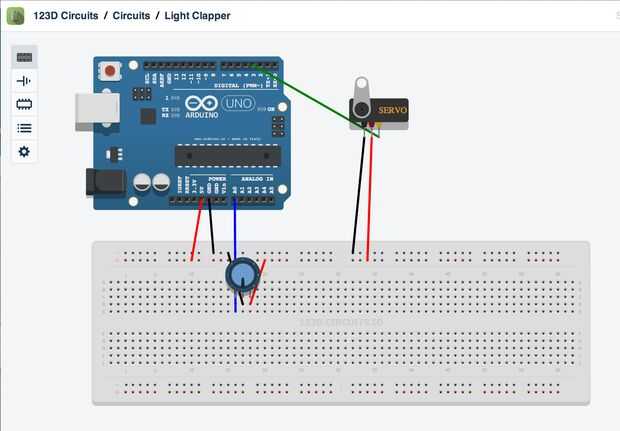

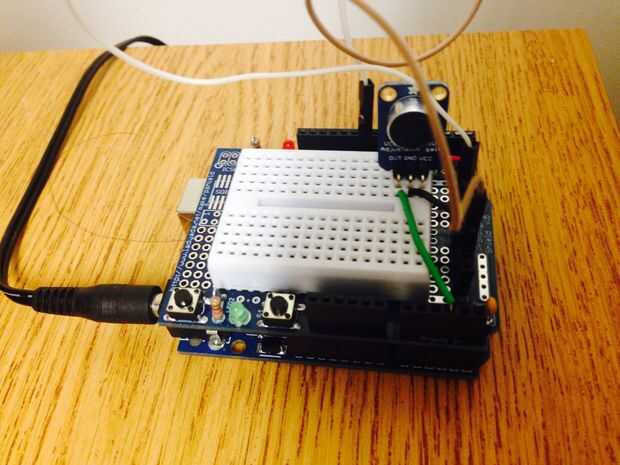

En primer lugar, vamos a conectar el amplificador. Siento que el esquema utiliza un potenciómetro para el amplificador; No pude encontrar un amplificador en el programa de circuito 123D. Similar a la imagen, al conectar este amplificador, enfrentar el micrófono negro hacia usted. Amplificador de Adafruit realmente dice que uno debe cablearse para que, pero solo para aclarar, a la izquierda es para el pin analógico, centro de la tierra y derecho para la energía, 5V. A continuación, utilice los cables de 3 jumper para conectar el servo. El motor servo probablemente tiene 3 cables, que en los colores rojo, negro y amarillo (verde, azul o más para el amarillo). A continuación, conecte el rojo al poder, uno negro a tierra y uno amarillo con un conector de salida digital. Cuando termine todo esto, se establecen a seguir adelante!
