Paso 3: Crear el circuito

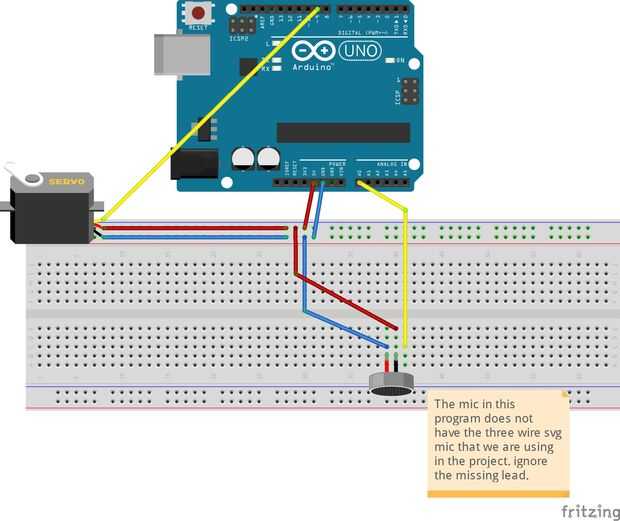

* Si tienes fritzing puede abrir el archivo .fzz para una mirada mejor en el circuito de

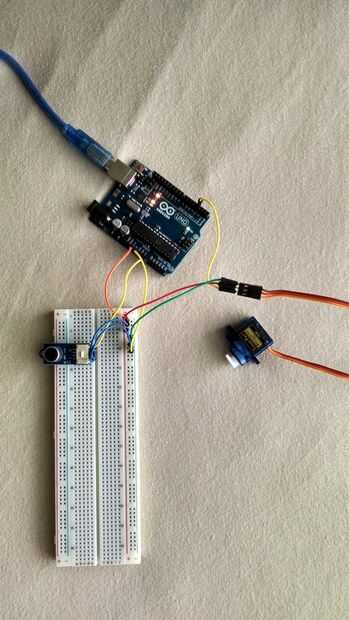

Como se puede ver en la imagen, este es el circuito que he creado para la bailarina de hula. El mic y servo tienen tres cables, comúnmente contemplados como "SVG" que significa señal, voltajey tierra. Estos se unen a la señal alfileres, pin de alimentación de 5V y tierra pin en el arduino respectivamente. Sin embargo, la única diferencia entre el servo y el mic es que el servo requiere un '''PWM ''' pin, que significa 'modulación por ancho de pulso '' y se denota por el ~ como se ve en el pin3 donde se une. El micrófono funciona con señales analógicas, por lo que debe ser conectado a uno de los pines analógicos. He utilizado A0.
Es importante esta arriba del alambre antes de intentar montar a cualquier cosa para poder diagnosticar cualquier problema. No es infrecuente para los puentes de cables defectuosos. Que se dice, nada de esto funcionaría sin el código, así vamos a empezar a mirar lo!
