Baile danza Roverbot! Construir un Robot programable de presión circuitos luz activado bailando. (10 / 12 paso)

Paso 10: Construir un circuito para la luz activado Roverbot

En este paso se va construir el circuito para el bot de rover. Reconocerás el bloque regulador de potencia (B5), lo PICAXE (U14), el bloque de puente H (U8, con la etiqueta "Control Motor") y los broches de presión en la parte trasera del rover. Usted también notará algunos componentes nuevos. Además de los conductores de complemento y los cables de la jumera, notarás 2 1 K resistencias de ohm, una resistencia de 100 ohm y una fotorresistencia. La fotorresistencia es el input sensorial (como un ojo primitivo que es sensible a la luz) para el cerebro PICAXE.

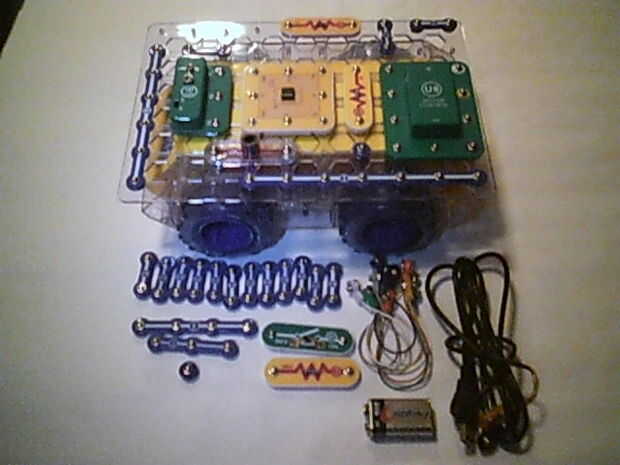

Las piezas de circuitos de presión necesarias para este paso:

1 rejilla de Base plástica de 10 x 10
1 rover
1 9 v batería de bloque B5
Control de motor 1 IC U8
1 zócalo de 8 pines U14 con PICAXE 08m instalado
1 100K Ohm Rsistor R5
2 1K Ohm resistencias R2
1 foto resistencia RP
1 Deslice el interruptor S1
1 Cable de programación USB
2 broches de presión individuales
15 dos complemento conductores
1 tres Snap Conductor
1 cuatro Snap Conductor
1 seis Snap Conductor
1 siete Snap Conductor
1 cable de puente naranja
1 puente blanco
1 cable de puente verde
1 cable de puente amarillo
1 cable de puente púrpura
Cable puente gris 1

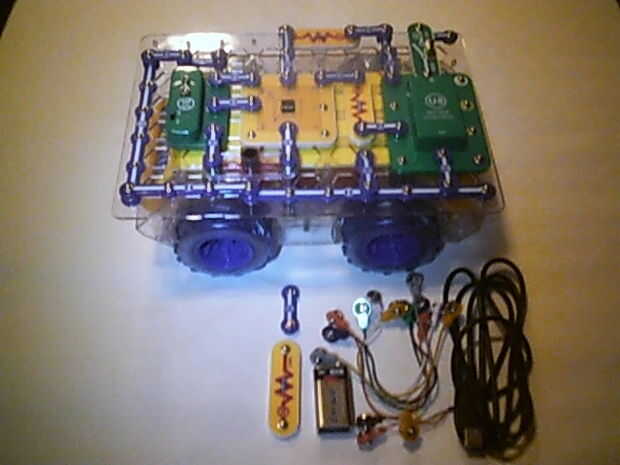

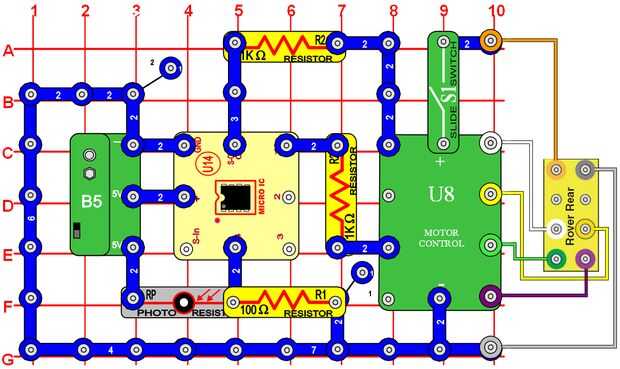

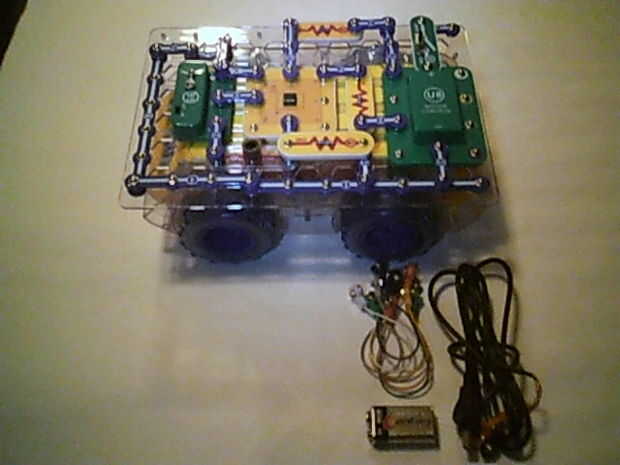

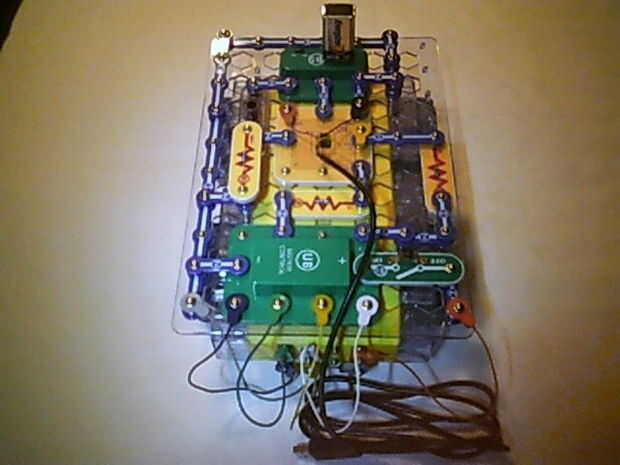

Haga clic en cada imagen para ver un proceso paso a paso de la construcción (suponiendo que ya han unido la rejilla Base plástica de 10 X 10 a la rover--ver paso 8 si es necesario para un cuadro de la cuadrícula base al rover). La construcción muestra también el Cable de programación USB conectado.
