Paso 4: Hacer el soporte de la bateria y conectar el circuito
Me tomó mucho tiempo ocupa vanamente para averiguar la mejor manera de conseguir la energía de las baterías. En el diseño original los cables de los LEDs se presionan al acumulador por un botón para conectar el circuito. Esto no era una buena idea para mi proyecto, porque no quiero que un interruptor momentáneo. Así que necesitaba una mejor solución. He intentado un montón de cosas, como usar un clip de papel o incluso sugru, pero terminé usando un resorte de un soporte de la batería para conectar la batería al circuito.

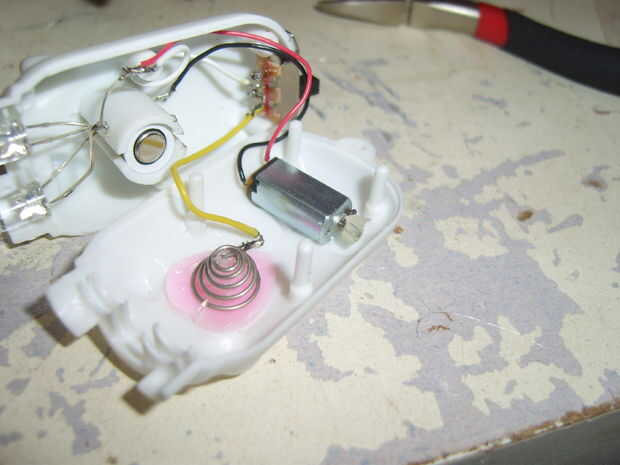

Tan había pegado el botón de "corazón" para el caso, soldar un trozo de alambre a la primavera y pegar la primavera en el botón "escuchar". Si cierra ahora la linterna, conecta con el lado negativo de las baterías.

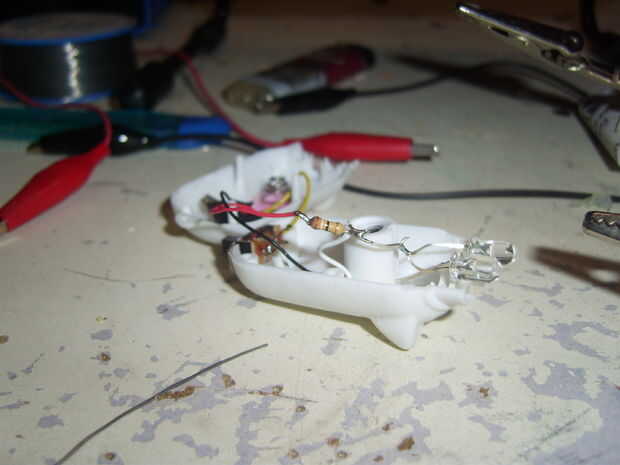

Conectar el muelle con un cable del interruptor (el cable amarillo en la imagen), luego conecte el otro cable del interruptor (cable blanco) con los cátodos de los LEDS. Conectar los ánodos de los LEDs con el motor. No conecte el motor con los cátodos ahora como se muestra en la imagen (cable rojo).
Este fue mi primer intento, pero no funcionó. El motor había aspirado todo el poder y no dejaron nada para los LEDs. Así que tuve que agregar una resistencia para evitar que el motor succione todo el jugo. Fue un poco de prueba y error para calcular el valor de la resistencia. Terminó con 39 ohm, pero podría ser un valor diferente con un diverso motor.

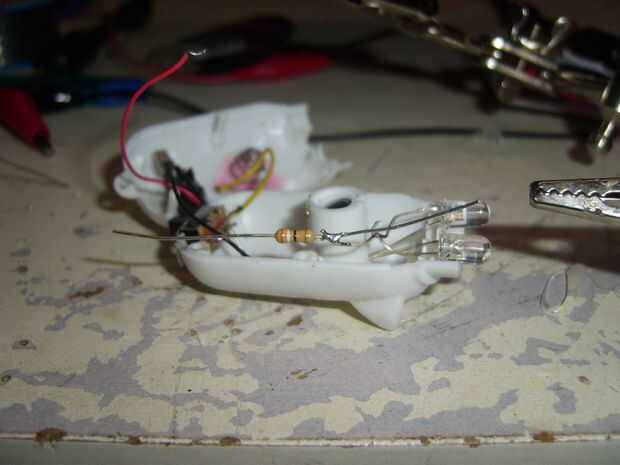

Suelde la resistencia a los cátodos de los LEDs. Luego conectarlo al motor (cable rojo en la imagen).

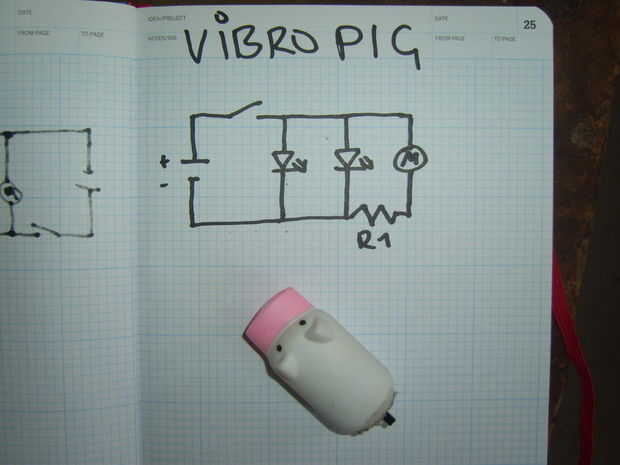

Si usted está recibiendo confundido por mi Descripción ahora, consulte el esquema.
