Baja altitud de monitoreo ambiental con un Arduino basada tiempo instrumento y plataforma de detección remota de Aeropod (2 / 7 paso)

Paso 2: Montaje del instrumento de clima

Nuestro primer paso en la creación del instrumento de clima fue comprar el hardware. Comprar placas Arduino y asociados componentes de SparkFun Electronics. Los tutoriales de la Página Web de SparkFun y personal de apoyo en línea contestó la mayoría de nuestras preguntas técnicas. Los componentes adquiridos fueron:

  • Sparkfun RedBoard DEV-12757 (versión de Sparkfun de un Arduino Uno R3)
  • Sparkfun WeatherShield DEV-12081 (presión barométrica, humedad relativa, luminosidad y temperatura)
  • Sparkfun apilable encabezado Kit - R3 PRT-11417 (soldadura de WeatherShield para el montaje en el RedBoard)
  • Sparkfun OpenLog DEV-09530 (código abierto micro SD serie datalogger para almacenar los datos durante el muestreo)

Otros materiales necesarios estaban disponibles en los contenedores de parte del club de Ciencias o fueron comprados de Radio Shack:

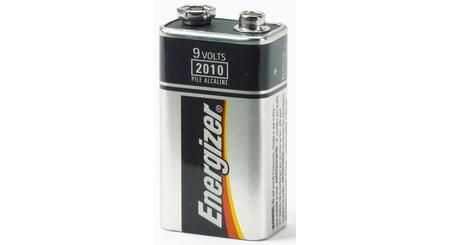

  • Batería de 9V (para alimentar el instrumento en teledetección)

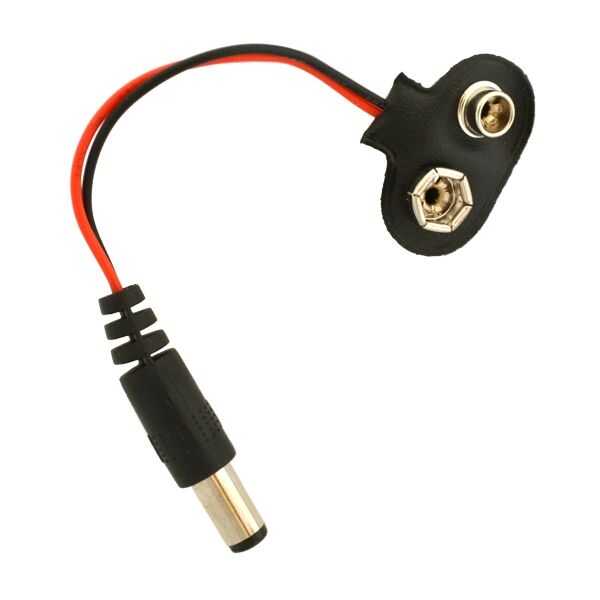

  • Conector de barril de centro positivo con un diámetro exterior de 5,5 mm y 2,1 mm de diámetro interno conectado a una batería de 9V tapa Snap (tendrá que comprar la tapa y conector por separado - soldar el cable rojo en el pin del centro)
  • USB 2.0 tipo A Mini B 5-pin cable (necesario para descargar instrucciones desde un PC en el instrumento de clima)

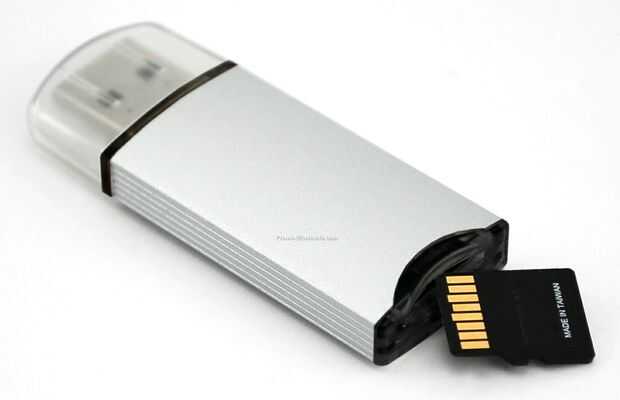

  • Lector de tarjetas USB 2.0 micro SD
  • 4 ~ 5cm largo 20-22 medidor de cables de cobre sólidos (estos son necesarios para conectar el datalogger OpenLog al instrumento de clima)
  • Soldador de 25 vatios y flujo de soldadura de la base (para soldar encabezados y OpenLog conexiones)

Tuvimos cuidadosos de leer y seguir las instrucciones y vídeos en la página de Sparkfun:

Se encontró que el montaje del hardware de Arduino fue fácil! Hemos montado el instrumento en cuatro pasos...

  1. Soldadura de cabeceras en el WeatherShield ( video soldadura de SparkFun tiene consejos útiles de soldaduras)
  2. Enchufe el WeatherShield con encabezados en el RedBoard

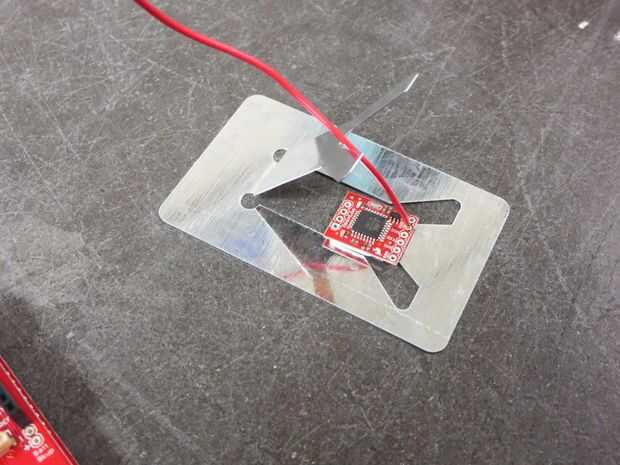

  3. De la soldadura conduce a la OpenLog y conecte los cables en las cabeceras de escudo el tiempo apropiado
  4. Suelde un Conector de barril Cap Snap 9V así podemos conectar nuestra batería de 9V para alimentar el instrumento

Después de seguir estos cuatro pasos el instrumento de clima fue ensamblado y listo para la programación.
