Paso 2: sobre lo que vamos a hacer (Shematics ;)).

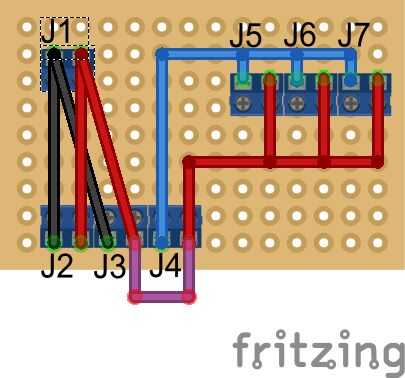

Vale. tenemos una tarea simple relativa. Quiero ver cuánto poder mi setup extrae la fuente de alimentación. Así que vamos al alambre hasta los primero dos terminales (J1 y J3) simples como paso a través de la conexión. Nuestro medidor necesita su propia energía para su tarea, pero afortunadamente podemos simplemente sacarlo de la PSU misma, por lo que incluso de alambre el terminal siguiente (J2) en paralelo a los primeros, como se puede ver en el protoboard y esquemático.
Ahora, tenemos nuestra parte «primaria» perfectamente atado con alambre para arriba y que seguro y aislado donde sea necesario. Si vas a crear un PCB modificado para requisitos particulares para esto, simplemente puede poner un poco por allí y poner otro rastro en el otro lado de la PCB, o mejor aún, utilice el espacio para integrar un portafusible! ;) (en realidad ninguno a mano y por primera vez pensó en poner uno en el cable... bueno, veré lo que haré más adelante... ;))
Sólo usé un simple prototipos PCB y cables aislados para esta parte.

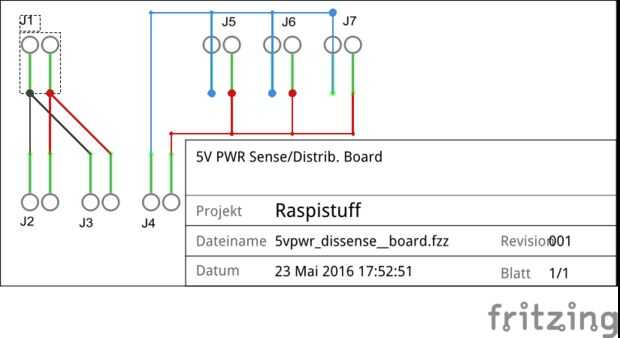

Para la "secundaria" parte de nuestro Consejo, nos podemos conectar todos los terminales restantes (J4 a J7) en paralelo. Como se puede ver en los esquemas, no hay ninguna magia en él, como es conveniente proporcionar más de un conector para conseguir energía. ;)
Afortunadamente, incluso en mi solución soldada simple rápida (y sucia), era relativamente fácil tenerlo seguro y aislado. Bien bien, tengo que cuidar el aislamiento de la Junta en todo en, pero no en este momento sobre las huellas y los cables en el lado secundario.
Por cierto, sólo tomé los colores de los cables en el medidor. Donde contamos con alambre rojo y negro fino para medidor de corriente y algunos más grueso rojo, negro y un azul del alambre en el conector de la medición.
Realmente no sé cómo fue diseñado el medidor, pero como sólo medimos voltaje y amperaje, con seguridad podemos asumir que el grueso del alambre rojo y negro alimente el en el metro, mientras que sólo el cable azul alimentarán a la tierra, pasada a través de su desviación, al dispositivo que queremos medir.
La razón por qué sólo tenemos estos tres cables es:
- Para medir el voltaje, no necesita pasar todos los cables a través de su medidor, pero basta alimentar en + y -.
- Para la medición de amperaje necesita una desviación entre uno de los cables al dispositivo, para medir cuanta energía pasa a través.
(sí para medida de amperios de CA, hay otros métodos que no es necesario abrir un hilo... ;) pero estamos hablando de DC con un medidor de cheapo aquí..)
