Paso 3: Construcción.
Bueno, no hay mucho que decir acerca de cómo construirlo.
Supongo que son capaces de soldar cosas y poner los cables en la parte posterior de un PCB... Así es todo lo que necesitas.
Sólo muestro mi versión de esta construcción para darle una imagen agradable (valga la redundancia) Cómo hacerlo. ;)

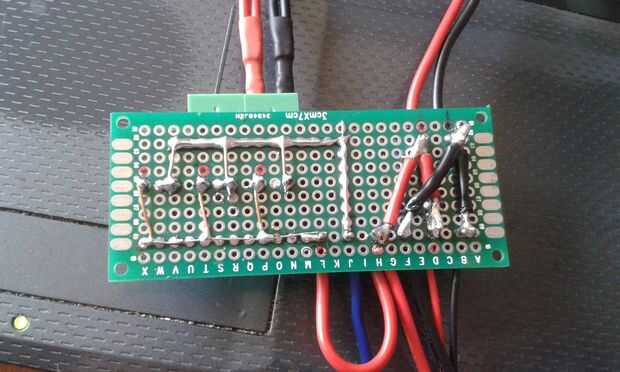

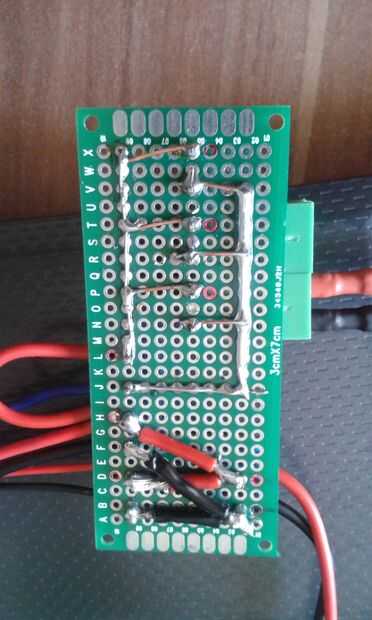

Marqué todos los contactos que se van al rojo el alambre en la parte inferior de la PCB después de los bornes y conectores, para tener una fácil supervisión de donde quiero ir a donde. No necesito marcar los puntos para el negro y azul los cables porque eso es realmente obvio después de rojo los hace (y tener en cuenta la división entre primaria y secundaria). ;)

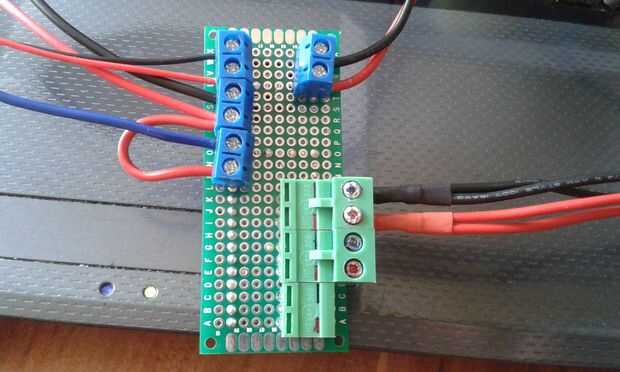

Para los conectores verdes más grandes, que necesitaba para abrir los agujeros en la PCB (hacerlos un poco más) debido a tiene pines que son poco más gruesa como de costumbre. Pero, para mi propósito, todo es fácil. Incluso si estafan algunas de las almohadillas de cobre/estaño en estas conexiones, vamos a poner un montón de soldadura en él desde la parte inferior y no tendrá problemas.

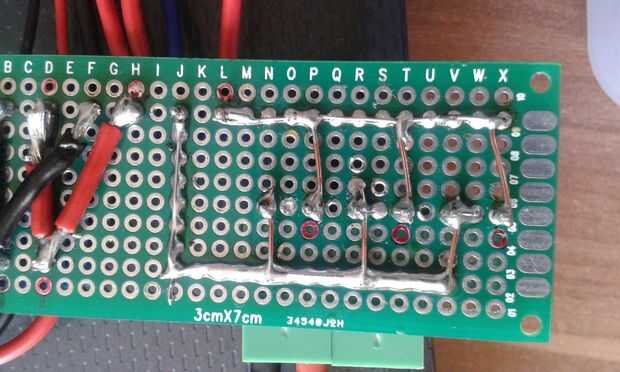

Además - y porque mi soldadura sólo consiguió aspirada a través de los agujeros * MEH * - tomé un alambre de cobre y algún otro cable que tenía a la mano y les soldamos hacia abajo en cada camino entre J4, J5, J6 y J7.
Recuerde, la fuente de alimentación está clasificada para 10 amperios, quiere asegurarse de podemos entregar a través de nuestro adaptador. ;)
