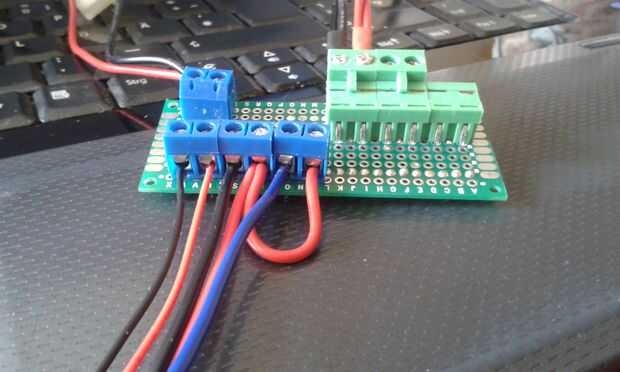

Paso 4: Cableado del medidor para el adaptador.
Como ya escribí, el medidor proporciona sólo 5 cables para todas las operaciones.
Dos cables más delgado para alimentar el medidor (y es LED), se conectará directamente al tornillo terminal J2.
Y tres cables más gruesos para pasar a través de la conexión que queremos medir.
Los cables de medición de tres se colorean en rojo (+ 5V en nuestro caso), negro (GND-In) y azul (GND-Out).
sí pude han utilizado sólo un cinco patillas o dos y un tres terminales para esto, pero sólo había 2 pin unos y creo que hace es un poco más limpio y más claro lo que hace todo si acabamos dar cada conexión es propio terminal.
O.k., bueno, hay un pequeño "problema" en los + 5V de alambre, porque tenemos que alimentan la _AND_ metros (J3) además necesita pasar a la siguiente terminal (J4), que luego distribuye entre los restantes conectores, pero el metro no tiene ningún cable rojo que viene de él.
Tan sólo tienes que poner un cable corto entre el + 5V las clavijas en J3 y J4. Incluso, este será el último punto donde usted puede poner un fusible en medio para proteger su fuente de alimentación y metro desde cualquier dispositivo que atrae a mucho actual (excepto la alimentación por cable, seguro). ;)
Si usted hizo su propia PCB para este adaptador, usted puede ya han puesto un portafusible en su propio esquema que supongo. ;)
Para el cable negro y azul, es tan sencillo como conectar el negro alambre al pin GND en J3 que alimenta a la tierra de la fuente de alimentación en el medidor y luego conectar el azul para el pin GND en J4 para distribución a los restantes conectores de alambre.
Bien hecho... espero. ;)
