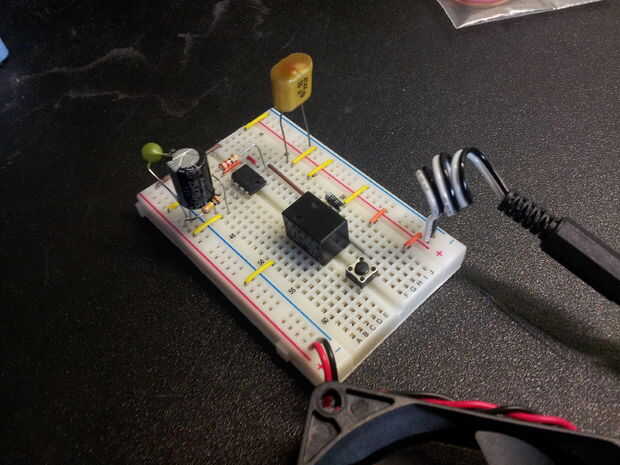

Paso 7: Circuito de Control
Pasos de gato en la estera que cierra un circuito.
El circuito cerrado proporciona 12v a la bobina de un relé, cerrando su circuito.
El circuito cerrado del relé proporciona energía a tres cosas:
Las luces de
Los fans
La 555 viruta de temporizador
La salida de la viruta 555 también está conectada a la bobina del relé.
Cuando el 555 temporizador agote el tiempo, corta corriente a la bobina del relé.
Cuando la bobina del relé no es accionada por el 555, abre su circuito, que corta la corriente a las luces, ventiladores y 555 sí mismo.
El chip 555 está configurado para ejecutarse en modo monoestable. Esto significa que, una vez activada, su pin de salida seguirá siendo alta (proporcionando tensión al relé) hasta que expire su temporizador.
El temporizador 555 inicia la cuenta regresiva cuando se encuentra con una transición alto a bajo voltaje en su pin trigger. Para mantener el circuito simple, vamos a activar esta alta a baja transición casi inmediatamente después de que recibe la energía.
Para sacar el pasador de disparo alta, utilizaremos una resistencia ligada al pasador del gatillo y el voltaje de entrada del 555.
Para Hale el pasador de disparo baja y oficialmente iniciar el temporizador, usaremos un condensador entre el pin de trigger y la tierra.
En términos del laico, el condensador tome un momento para "llenar", y una vez que lo traerá el pin de disparo bajo, activando el temporizador 555.
La duración del temporizador depende de un par de resistencia/condensador separado. Estoy buscando de 3 minutos, y utilizando una calculadora que he encontrado en línea, determiné que pude lograr este usando un resistor de 350kΩ y un condensador de 470μF.

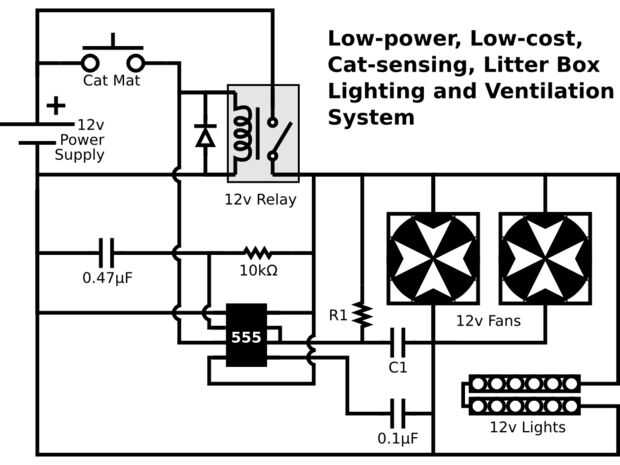

En el diagrama, estos componentes son etiquetadas como R1 y C1. Usted querrá usar valores que proporcionan el tiempo deseado.
