Baja potencia inalámbrica de carga (2 / 6 paso)

Paso 2: Piezas necesarias y equipo

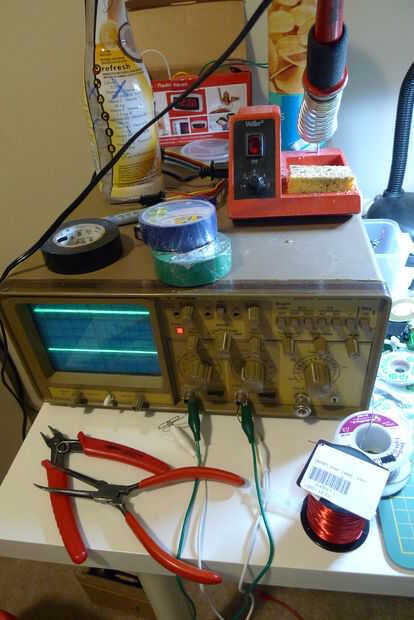

Odio a defraudado a mucha gente, pero un osciloscopio es absolutamente necesario aquí. Sin él no podrás sintonizar tu horrible inductor hecho a mano y no coincidirá con los circuitos. Estas cosas son realmente exigentes, incluso si te fuiste con el ancho de banda relativamente grande que mis valores.

Si tienes acceso a uno, luego gran! Que, un soldador, unas tenazas y alicates son todas las herramientas que necesita.

En cuanto a materiales, necesita algunas piezas diferentes, pero nada demasiado extravagante.
Bobina principal/oscilador:
24AWG esmaltado alambre magneto
Placa de prototipado
2 condensadores de 150nF
2 resistencias de Ohm de 10 K
Resistencia de 1 100 ohmios
1 condensador de 100nF
Un puñado de transistores 2N2222 (utilicé 3, usted puede utilizar más o menos dependiendo de la disponibilidad)
Regulador de 5V y DC jack para enchufar en el oscilador

Generador de bobina/CW de esclavo:
Alambre más
Otra placa de prototipado
2 tapas de 150nF
4 2.2uF tapas
4 diodos de schottky de baja tensión de avance (buscar digikey con Vf < 400mV y Ir < 1mA

Tenga en cuenta que técnicamente cualquier diodo funcionará aquí, así que si quiere a construir sin mucha eficiencia entonces no dude en utilizar todo lo que usted desea / puede tener en sus manos.
