Baja potencia inalámbrica de carga (4 / 6 paso)

Paso 4: Recogida de esclavo y generador CW

Ah, casi listo! Este paso consiste en Agregar 2 condensadores en paralelo a la bobina auxiliar y conexión hasta una escalera de schottky diodos y condensadores.

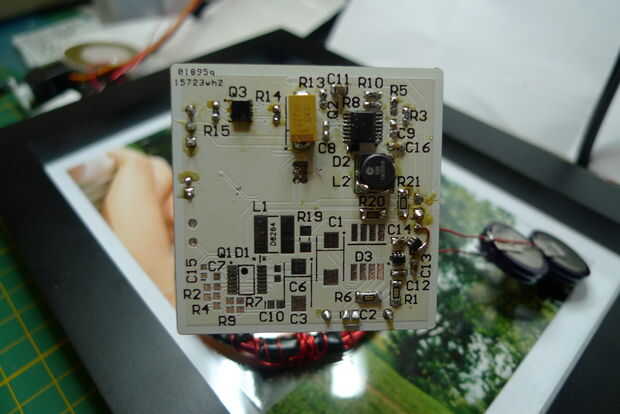

Tenga en cuenta que en las siguientes imágenes, usted está mirando mi PCB original muy modificada. Debido a la simplicidad aquí, esto se puede hacer en un protoboard o incluso muertos-bug estilo.

El esquema y las imágenes realmente lo dicen todo, simplemente conectan la bobina secundaria a los condensadores y conectan hasta la escala de diodo. La conclusión de la bobina es seleccionada como el suelo y la parte superior de la escalera es la salida, en mi caso fue un poco debajo de 5V.

El siguiente paso es simplemente ponerlo todo junto con algún tipo de elemento de almacenamiento.
