Paso 2: Divisor de voltaje
Un divisor de voltaje, es un circuito lineal donde el voltaje de salida del circuito es una fracción del circuito de entrada. El muy fácil de construir uno utilizando resistencias.

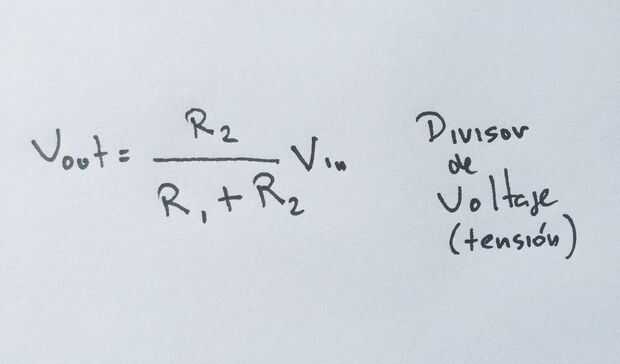

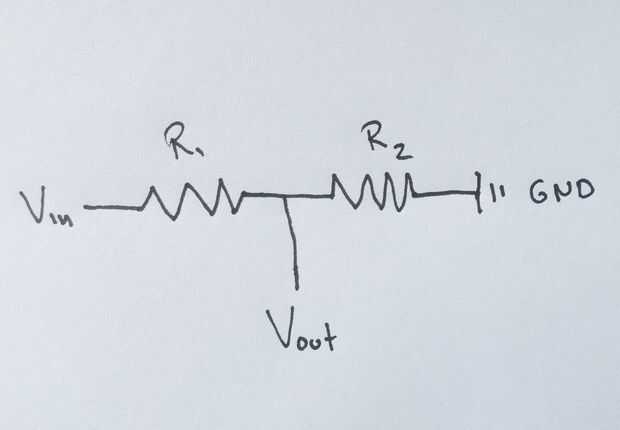

En la foto se muestra el circuito. Como ven, son dos resistencias una después de otra. Por un lado se conecta la corriente de entrada Vin, y por el otro la tierra GND. Justo en el medio de las dos resistencias se conecta un cable, y de allí el voltaje de salida es una fracción viene dada por la fórmula que ven en la foto sigue.
Asi por ejemplo, si tengo un voltaje de 5v de entrada, y una resistencia R1 = 10 k Ohmn y un R2 = 5 k Ohmn, entonces usando la fórmula, obtendría en voltaje de 1.666... de salida (usen la fórmula y verán).
At el internet hay varios calculadores de esta fórmula como este.
