Paso 2: Hacer que el objeto fuera de espuma
¿Qué necesito?
espuma - regla - lápiz - visto - broca de 3mm - taladro - fresado de piezas de máquina - Fresadoras cabeza 3mm - pinza (sobras) - tornillos
Vamos a hacer!
A - tomar un trozo de espuma de 20mm de espesor;
B - dibujar un ancho del rectángulo: 83mm (anchura del interruptor estándar) y la altura = 30mm;

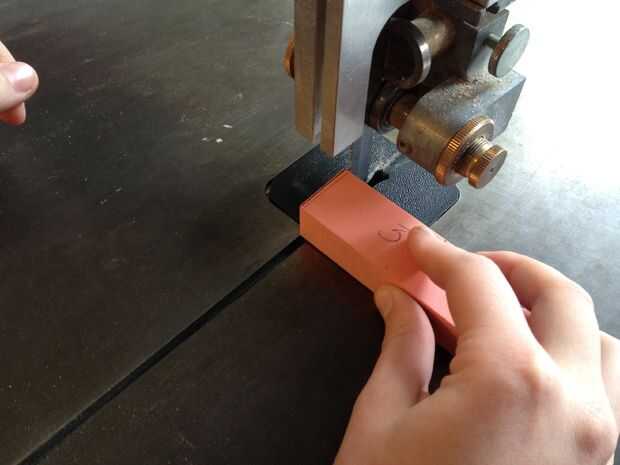

C - VI o cortar exactamente ese rectángulo y asegúrese de que los lados son perpendiculares a los otros lados.
D - con un interruptor, la cuerda no es colocada en el centro el interruptor lo Mida y marque la x-coordenada donde debe venir el agujero para la cuerda para que la cuerda puede colgar verticalmente.
E - Mark y-coördinate para encontrar el punto exactamente para perforar. El espesor debe ser de 20mm, por lo que el agujero debe en el centro: a 10 mm de la parte posterior

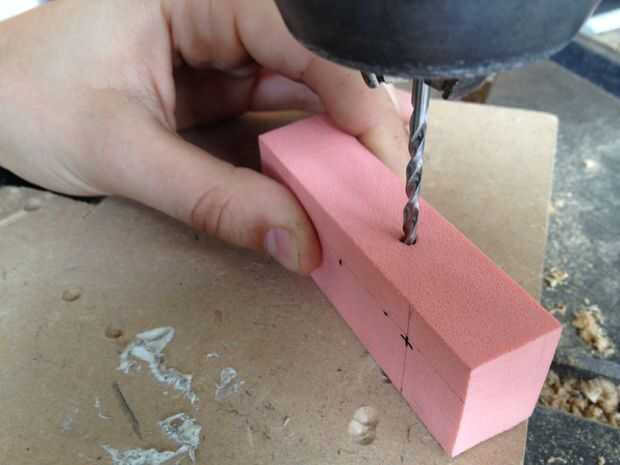

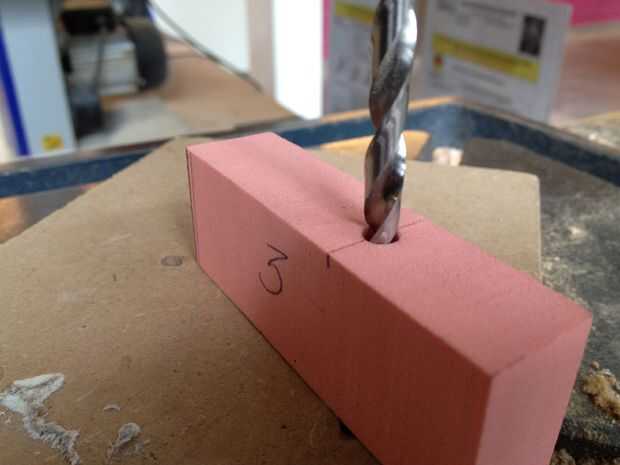

F - tomar una broca de 3mm y taladro a través del bloque en el lugar marcado.

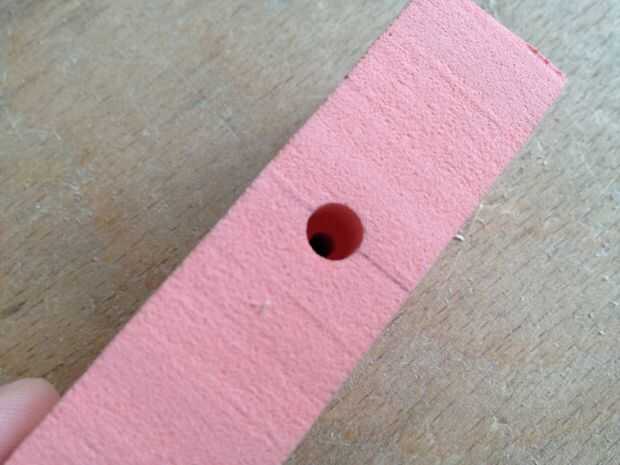

G - repetir con una broca de 6mm, pero asegúrese de que usted no perfore a través del objeto.
H - marcar la parte superior y la parte posteriora (= el lado que se cuelga contra la pared) por lo que no hará ningún error en los pasos siguientes. Si el interruptor de la cuerda cuelga de más a la derecha, asegúrese de que el bloque de espuma se coloca con el orificio a la derecha!

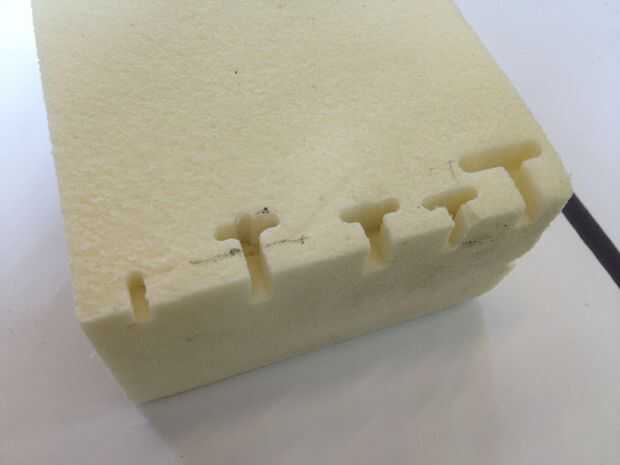

Consejo: antes de empezar a moler, tome un pedazo de la prueba para conocer la precisión de la fresadora.

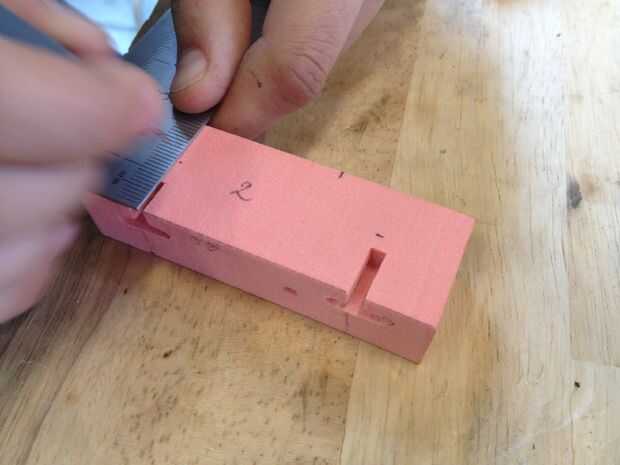

Coloque la espuma con la parte inferior hacia arriba. Medir y marcar el centro y dibujar la línea. Medida simétrica a esa línea a cada lado 25mm y marque los dos X-coördinates. Ahora es 50 mm entre las dos marcas. Esto significa que los tornillos será 5 cm unos de otros.
J - tome un cabezal de fresado de 3mm y lo instalamos.

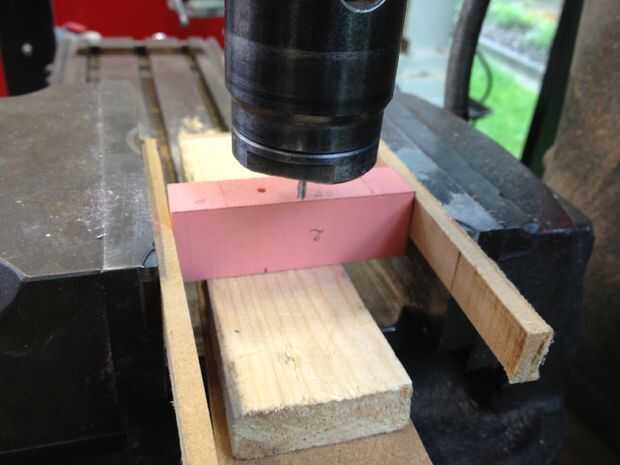

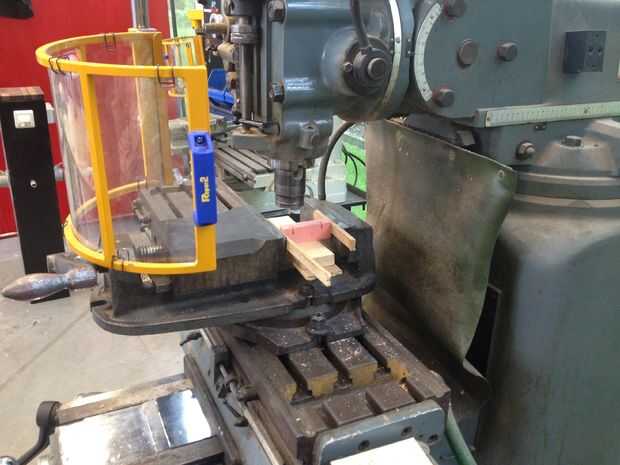

K - la abrazadera de la espuma en la fresadora. Asegúrese de que la parte inferior (= no la espalda, pero la parte inferior) se coloca hacia arriba.
L - conjunto el molino en nivel z 0 donde el cabezal de fresado golpea la parte superior de la espuma. Coloque la máquina a partir de ahí a una profundidad de 20mm. Si no es posible, molino tan lejos como sea posible, nos podemos perforar hacia fuera más adelante.

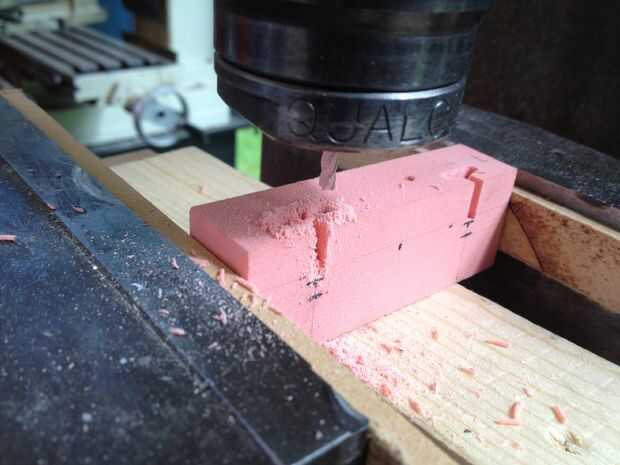

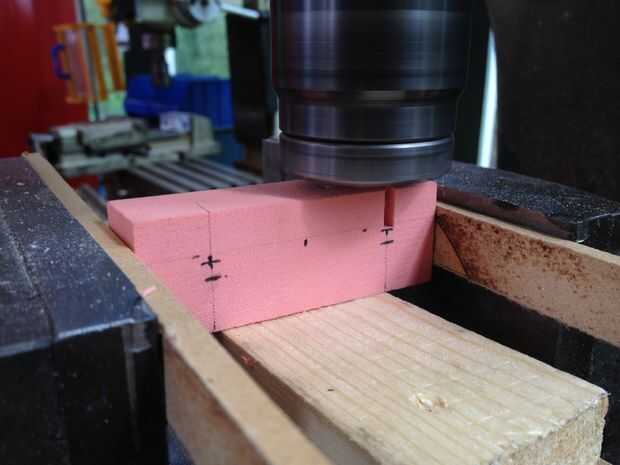

M - establecer el molino en el valor de x 0 donde el cabezal toca el lado de la espuma. Inicio 13mm, el tope de fresado.

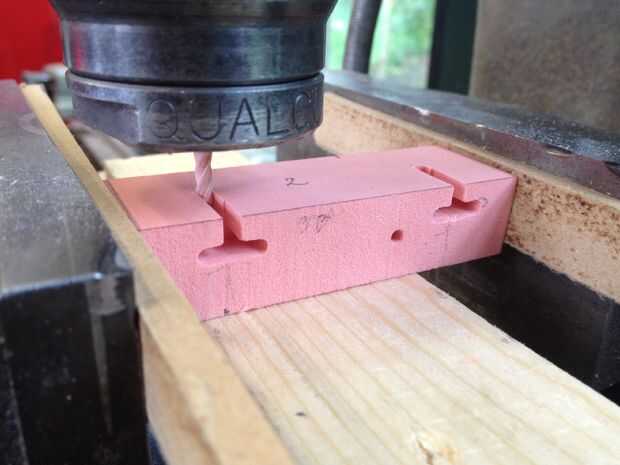

Toma el volante Y y derecha para que el cabezal de fresado mueve 5mm a la derecha. Ahora vuelva a la posición inicial (5 mm de nuevo) y gire el volante al otro lado a 5mm a la izquierda del molino.
N - Repita para el otro T-slot.

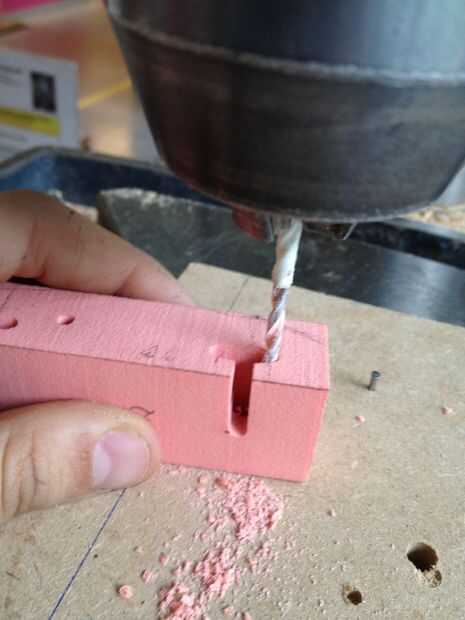

O - ahora gire la espuma, medir la profundidad, si no 20mm, taladro hacia fuera hasta 20mm.

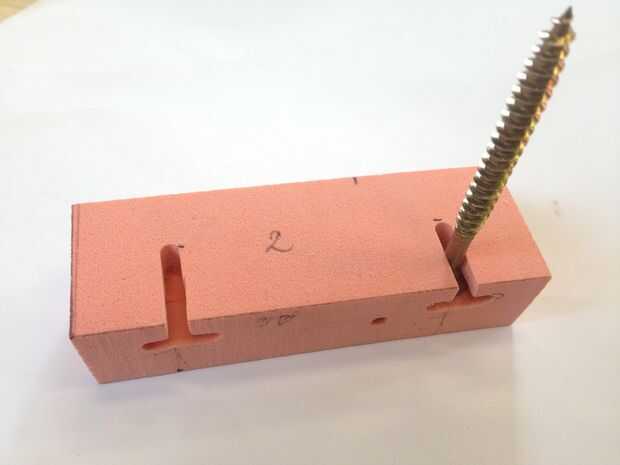

P - comprobar si los tornillos de ajuste! Si no, tomar otro tornillo o más fuera del taladro.
