Paso 8: Listo para montar: parte 2: instalar la Eclips
¿Qué necesito?

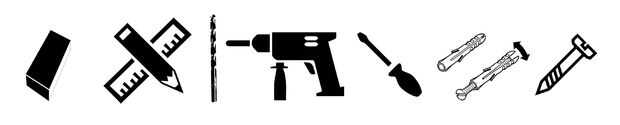

Regla - Lápiz - Taladro - broca de 3mm - destornillador - 2 enchufes (por M3) - 2 tornillos M3 - el bloque de Eclips
Vamos a hacer!
A - verifica que la distancia entre la parte inferior del marco y los tornillos sea al menos la altura de los Eclips.
Y-coördinates: inderneath de 30 mm el marco

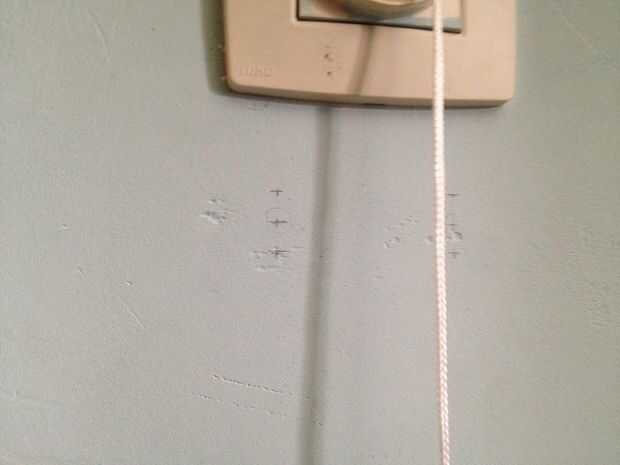

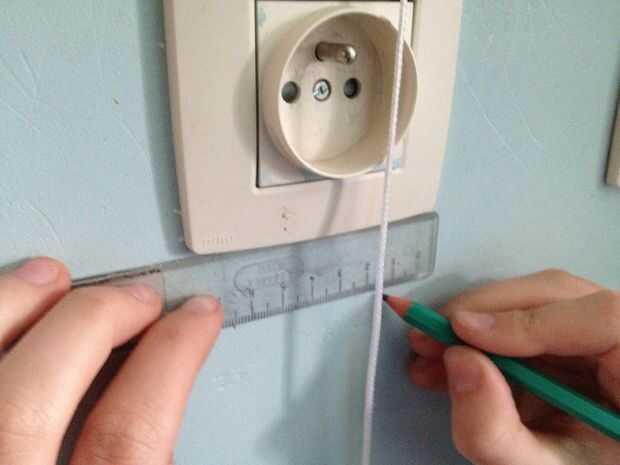

X-coördinates: Dibujar en el marco de una línea vertical en el medio de la el marco. Mida y marque 25mm de la línea y la izquierda de 25mm de la línea.
B - medir la longitud de los tornillos. PROFUNDIDAD ** = tornillo de longitud - 6mm = la profundidad taladro tenido que cubrir.

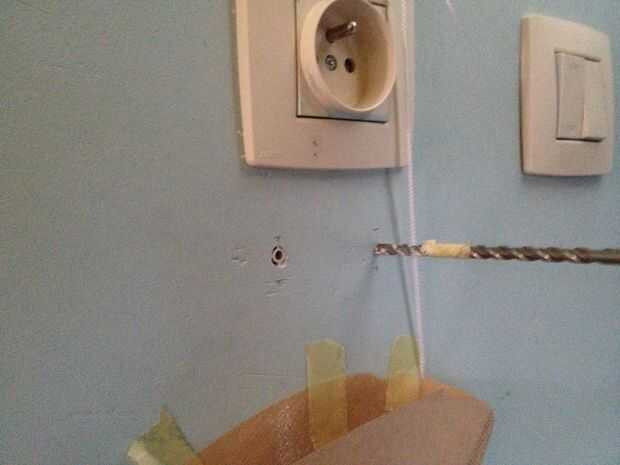

C - para evitar la perforación a profundidad: cinta del taladro en ** profundidad de ** mm para saber cuando la tiene que parar la perforación.

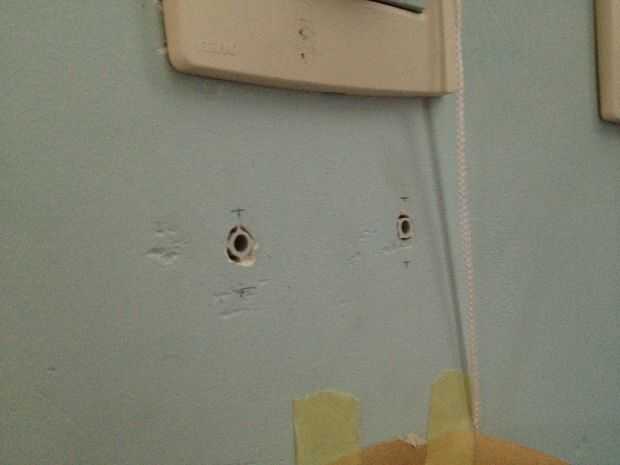

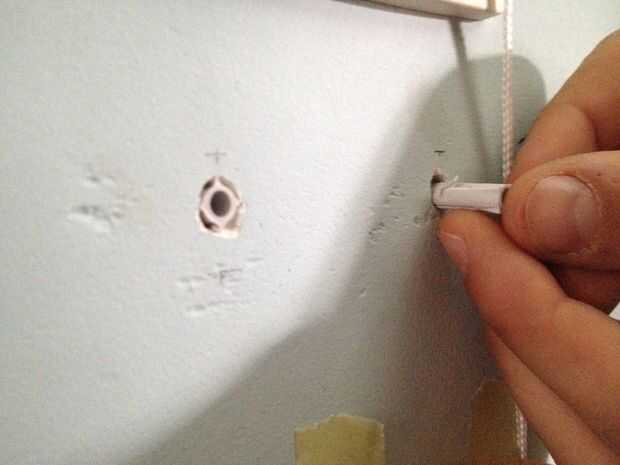

D - colocar en los enchufes!

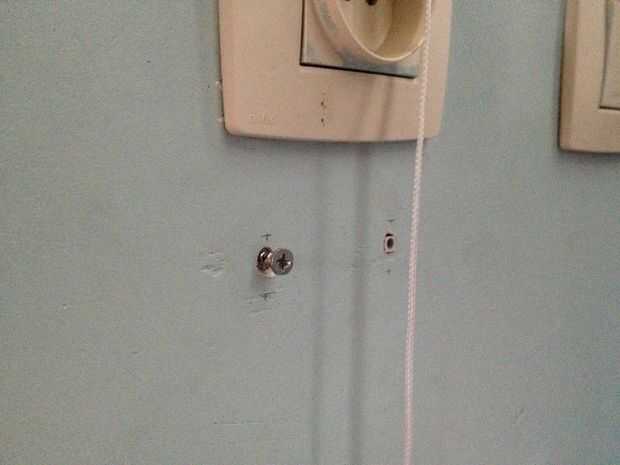

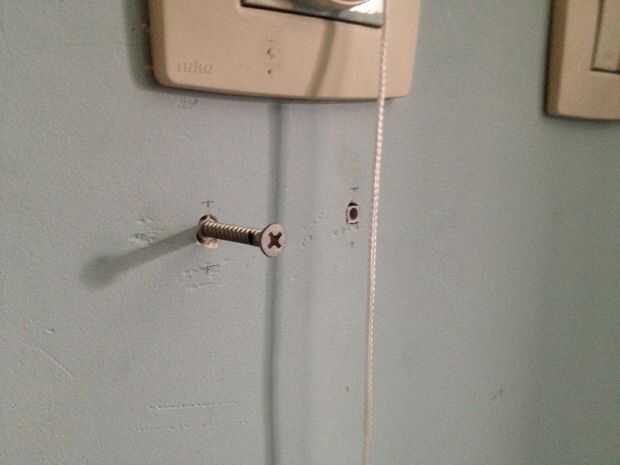

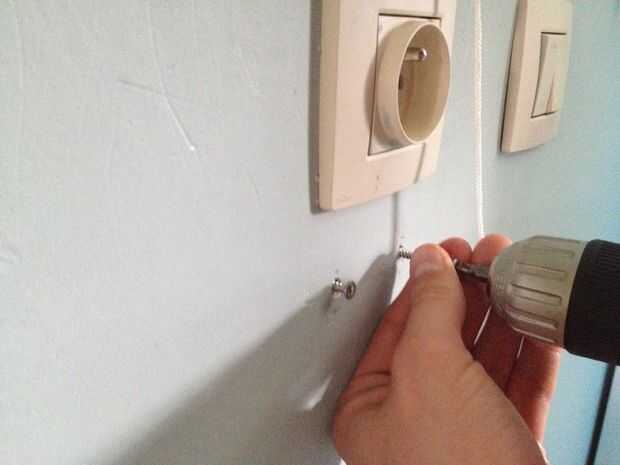

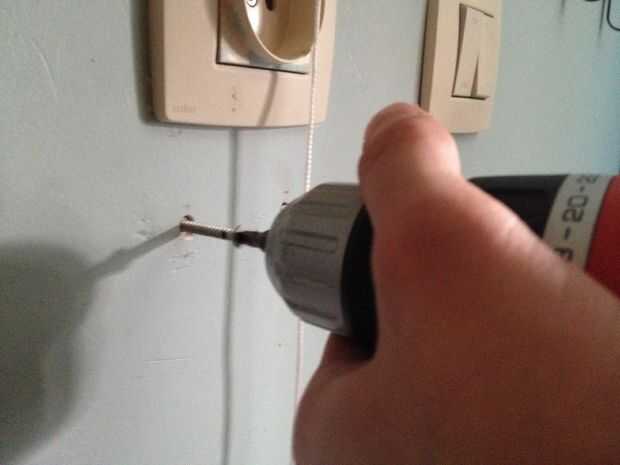

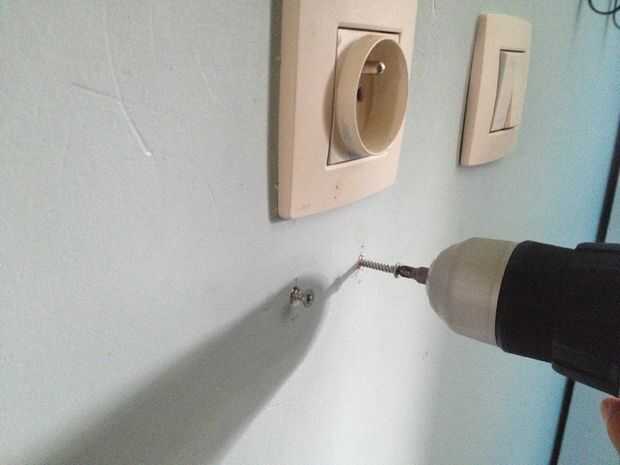

E - enroscar los tornillos. Compruebe si todavía sobresalen 6mm.

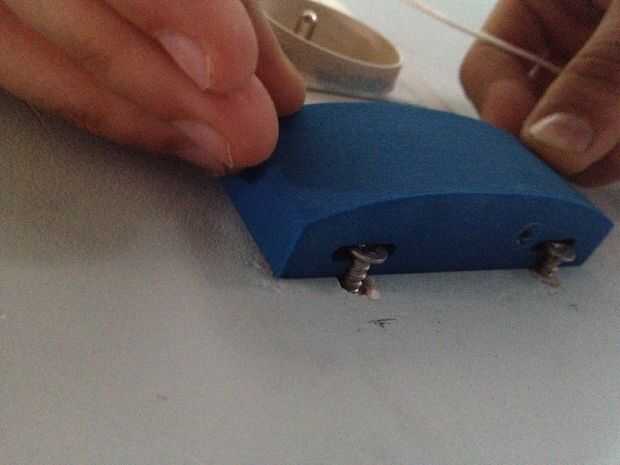

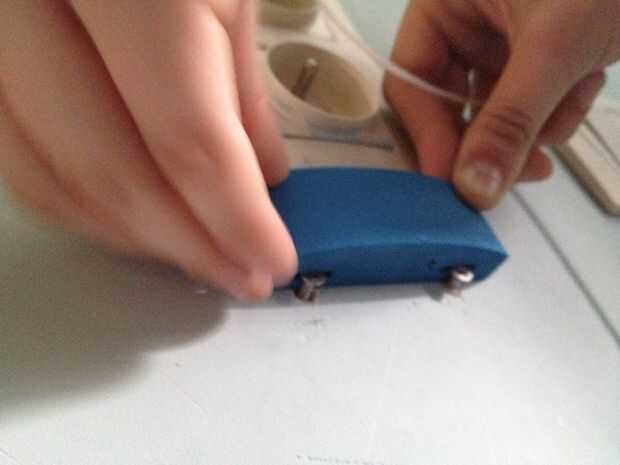

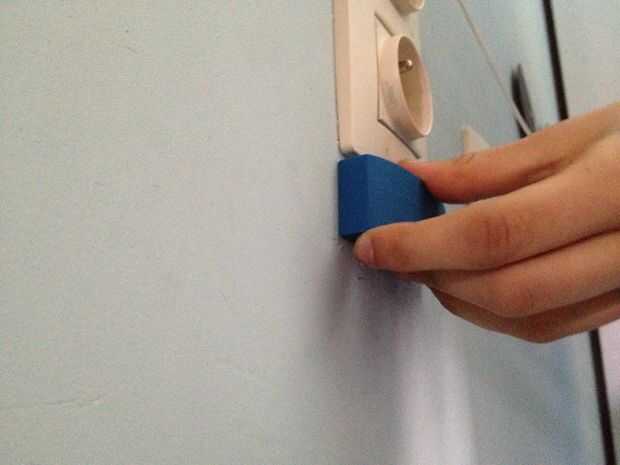

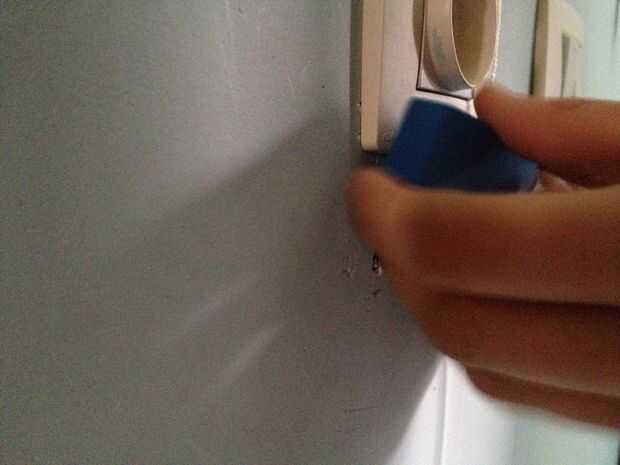

F - lugar la Eclips entre la parte inferior del marco y los tornillos.

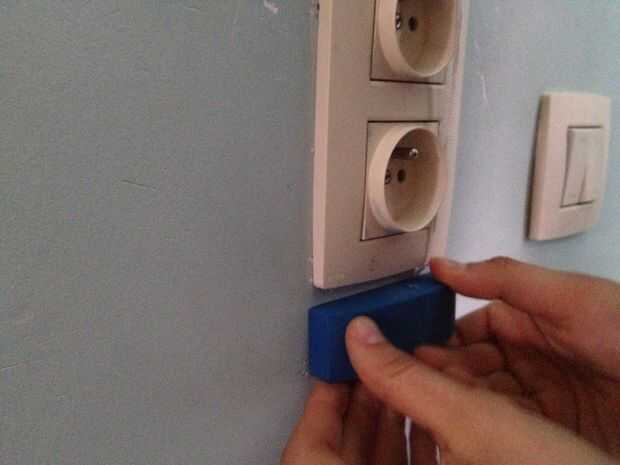

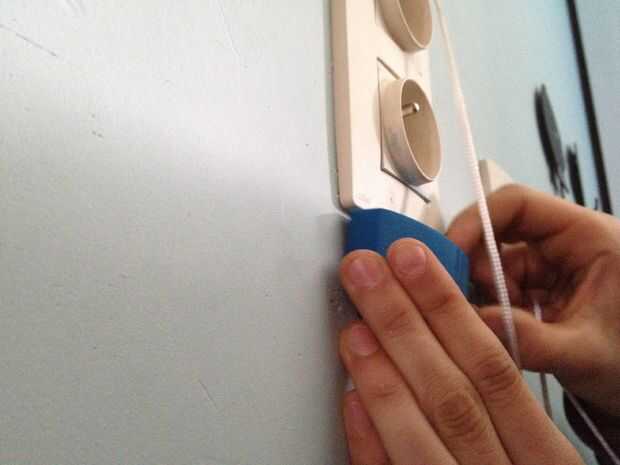

G - pul la Eclips abajo para las cabezas de tornillo se deslicen dentro de las ranuras en T.
La Eclips está ahora instalado!
