Paso 3: Cableado su PulseVu 2 x Chip
Su PulseVU puede operar dentro del rango de 3V-5V. Usted tendrá que encontrar una fuente de alimentación adecuado y conéctelo a la + pad de su PulseVU. A fin de PulseVU a trabajar cuando su dispositivo de destino está apagado, usted necesitará encontrar una fuente de voltaje que está disponible en modo de espera también. -Almohadilla de la PulseVU se conecta a tierra.
La almohadilla de PO de la PulseVU se utiliza para determinar cuando el dispositivo de destino es encendido y apagado. Esto debe ser una fuente de tensión que conmuta entre 0V a 5V 3V (no superior a su + entrada) cuando el dispositivo de destino esté encendido y apagado. Si no desea utilizar esta función, puede conectar directamente PO. Si actúan los modos invertida en la lista modo, simplemente cambiar el modo a "Función Swap" y cambiaron todo.
La almohadilla del SW se conecta a un empuje de botón momentario o switch. Este es el botón que usas para cambiar los modos. Puede utilizar un botón existente conectando al punto que conmuta entre + y - cuando presionado. Si desea agregar en su lugar un botón específicamente para el PulseVU, puedes seguir este esquema.
El cojín VU es lo que controla el LED. Conecte el cátodo (negativo) de tus LEDs a esta tecla. El lado del ánodo (positivo) debe conectar a una fuente de energía capaz de manejar la corriente. Usar el resistor adecuado.
AL y AR conectar el audio a la izquierda y derecha pines que se conectan a la A / V conector o altavoces de su dispositivo de destino.
CO en la parte posterior de la PulseVU es una salida que se conecta a la extensión de la energía.
Las dos pastillas en el lado derecho de la PulseVU 2 y la resistencia entre ellos sólo se utilizan para la Wii. Estos pueden cortarse si se requiere un PCB más pequeño para otros dispositivos.
El L1, L2 y el puente junto a la "2 X" texto son todos sólo se utiliza para la Xbox 360. No conecte nada aquí.
Línea de 5V: línea bajo el sistema de pesos americano, verá una línea de 5V (foto adjunta)
Línea de PO: este cable G (línea de tierra)
Línea SW: tendrá que cablear un interruptor monetario (usted puede conseguirlo fácilmente en radioshack) a este
VU: Conecte el lado "Negativo" de su LED a esta tecla. El lado positivo tiene que ir a la línea de 5v de alimentación.

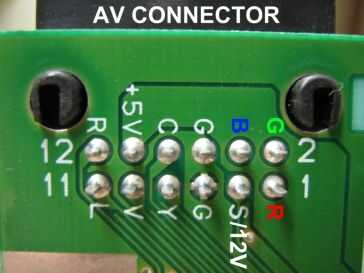

Líneas AL/AR: Conéctelo al L y R (11/12) del conector AV... se trata de audio izquierdo y derecho de audio.
Como para LEDS... usé los de OZNIUM que están precableados y no sobrecalentamiento de alguna manera: http://www.oznium.com/prewired-superflux.
Nota: Si por alguna razón usted necesita un 12v línea basta con ver en el puerto de alimentación y 12v es el #6.
