Bajo costo 3D impresora filamento carrete soporte (2 / 6 paso)

Paso 2: Cortar las piezas

El primer paso para construir el soporte de la bobina de filamento es cortar el tubo de PVC como sigue:

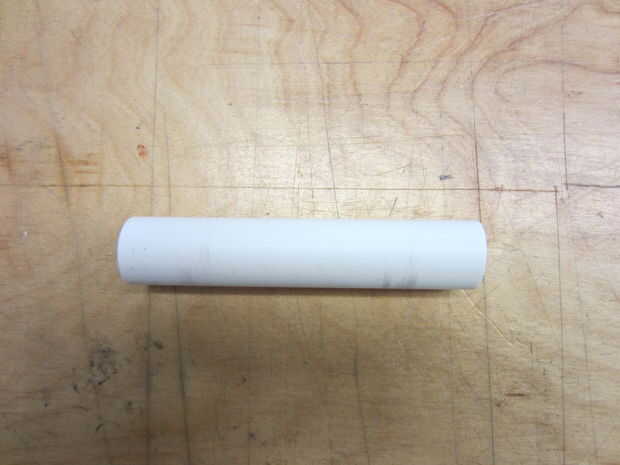

  1. Corte una longitud de 5 1/2" de tubo de PVC como se muestra en la primera foto.  Esta parte se utilizará para poner el carrete.
  2. Corte dos 3 7/8" longitud del tubo de PVC como se muestra en la segunda foto.  Estas piezas son las armas que los apoyarán el carrete.

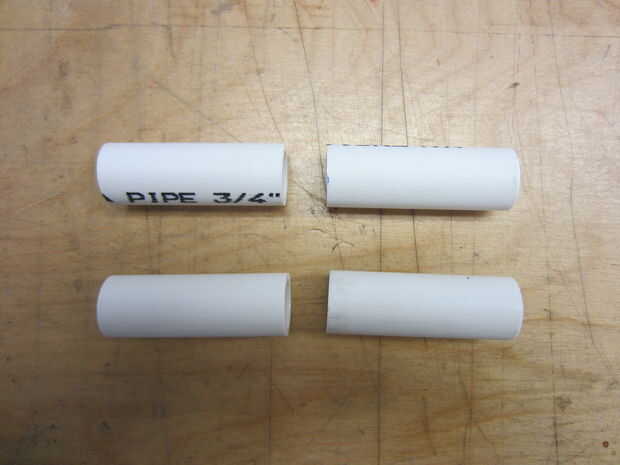

  3. Corte cuatro 3" longitudes de tubo de PVC como se muestra en la tercera foto.  Estas piezas se utilizan en los pies del soporte.

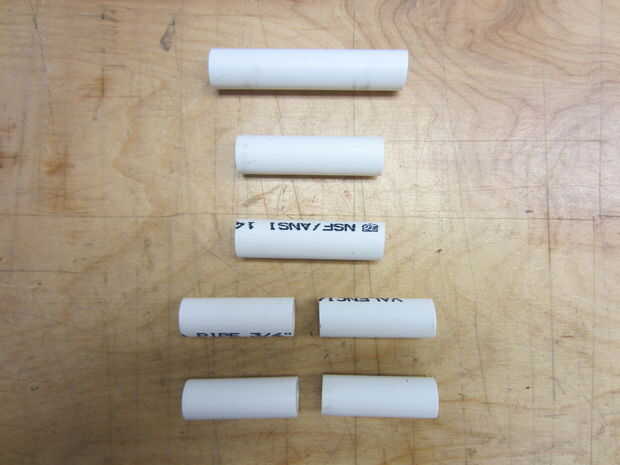

Todas las piezas cortadas se muestran en la foto final.

Este diseño es de 3.5" de ancho, 6.5" diámetro carretes con menos agujeros de 1.25" de diámetro.  Este soporte puede modificarse fácilmente para bobinas de diferentes tamaños.  Apoyo de bobinas de diámetro más grandes, hacer los brazos más largos.  Para carretes más amplios, hacer el tubo de soporte de carrete largo.  Si el agujero es menor que 1.25", usted necesitará usar tubo de PVC de diámetro más pequeño.
