Bajo costo cerca de espacio sin jamón Radios o teléfonos celulares (2 / 9 paso)

Paso 2: Las comunicaciones de Radio

Comunicación por radio es una cosa difícil en el planeta tierra. Las ondas de radio no viajan a través de agua o suciedad muy bien (esto incluye cerros y plantas). Para mantener comunicación con un objeto normalmente se necesita "línea de visión". Cuanto más lejos de un objeto se obtiene la ventana grande que es necesario tener línea de vista. Esto es lo que se conoce como la zona de Fresnel (http://www.afar.net/fresnel-zone-calculator/). Por suerte para nosotros el vuelo en globo será alta en el cielo y el único desafío se alojarán cercano de posición de tierra del balón para tener línea de visión cuando aterriza. Si usted no está cerca la carga cuando aterrice le tenga que buscar mucho tiempo encontrarlo porque no tiene la ubicación GPS exacta de donde aterrizó.

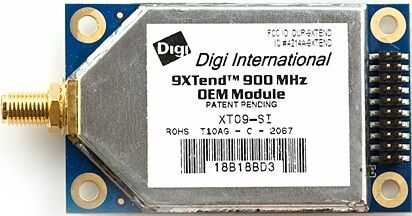

Mi último globo utiliza el módulo de radio de 900 XTend de Digi (http://www.sparkfun.com/products/9411) como el sistema de comunicación principal. Este 1 watt, 900 MHz radio me permitió mantener comunicación con la carga útil para el vuelo entero al obtener actualizaciones de datos de vuelo una vez cada 5 segundos. El 900 de XTend puede interfaz para el software de configuración de XCTU para cambiar la tarifa de datos en serie una manera amigable GUI (http://www.digi.com/support/productdetl.jsp?pid=3352&osvid=57&s=316&tp=5&tp2=0).

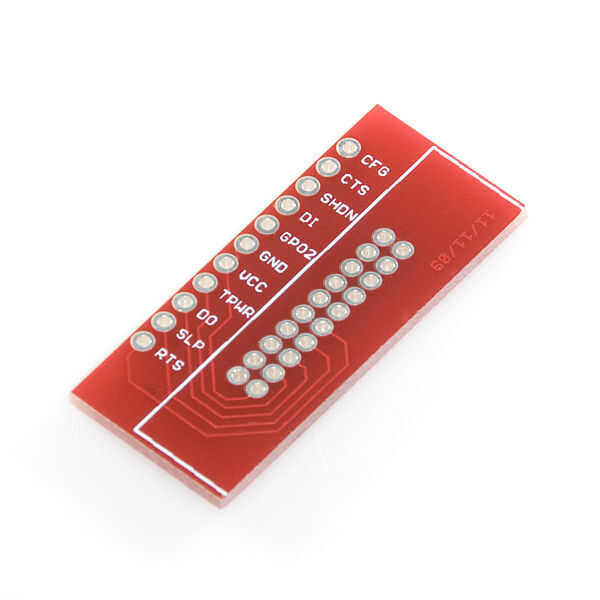

En el lado de la PC de cosas necesita conectar el XTend 900 al puerto USB del PC. La mejor manera de lograrlo es llegar uUSB-MB5 USB serial converter de 4D Systems (http://www.4dsystems.com.au/prod.php?id=18) y la Junta de arranque de XTend de Sparkfun (http://www.sparkfun.com/products/9596). La soldadura de la placa breakout en el 900 de XTend o comprar el conector adecuado. Luego de la soldadura de cables desde el MB5 uUSB a la Junta de arranque en este orden:
MB5 - uUSB RX para breakout
MB5 - uUSB TX a breakout DI
MB5 - uUSB GND a GND de breakout
MB5 - uUSB + 5V a salida VCC
-En el tablero de arranque usted necesitará Solde un resistor de k 10 entre SHDN y VCC.

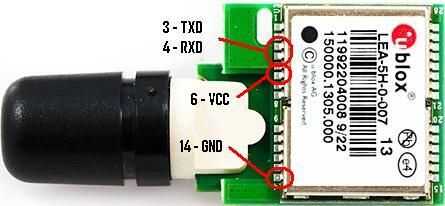

La carga del balón es similar y que necesitará otro breakout Junta para facilitar las cosas. Soldadura entre la GS407 y 900 XTend breakout Junta así:
-RXD GS407 a breakout
-TXD GS407 a breakout DI
-GS407 GND a GND de breakout
-VCC GS407 a breakout VCC
-En el tablero de arranque necesita soldar una resistencia k 10 entre SHDN y VCC

Casi tenemos una radio totalmente funcional relación entre el GPS y el PC. Continuar con el siguiente paso para disparar para arriba!
