Bajo costo Hobby Servo XY mesa (2 / 8 paso)

Paso 2: Conjuntos de polea de correa de distribución

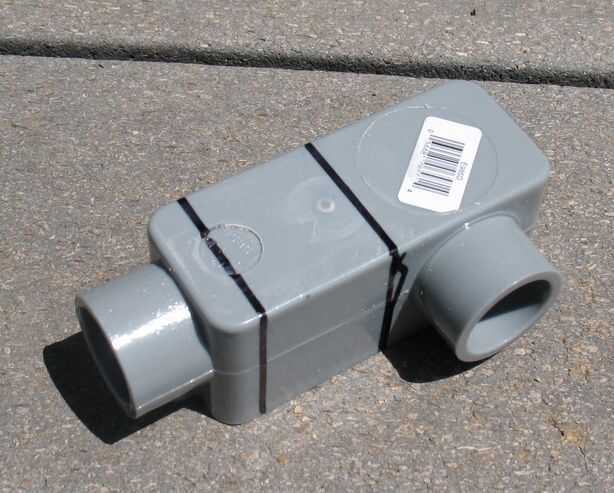

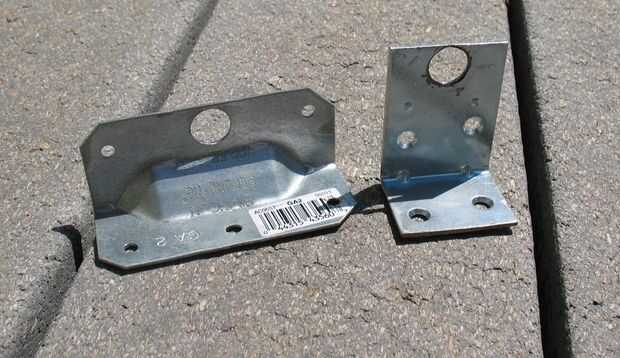

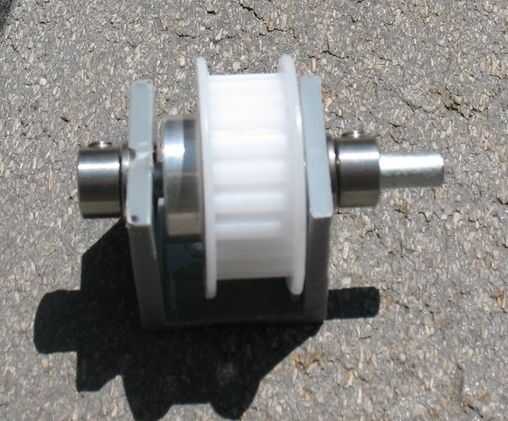

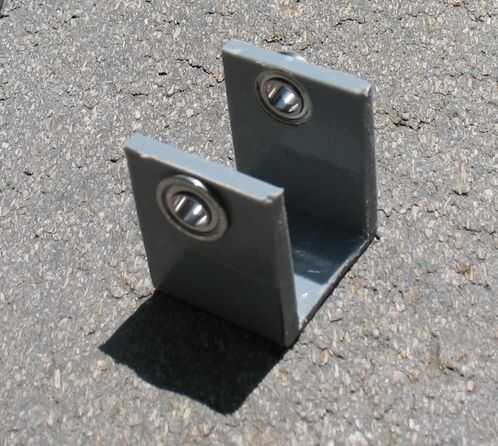

Lo primero que hicimos fue construir la correa de distribución conjuntos de polea. Hay un montón de maneras posibles de hacerlo, pero básicamente, usamos una configuración collar-bearing-bracket-pulley-bracket-bearing-collar. Hicimos varios metal L soportes - sólo perforó un agujero de 1/2" en ellos para los rodamientos de bolas caber en a. Luego vimos algunas cajas de conducto de cables eléctricos en Home Depot y utilizado para hacer U en forma de soporte. Ambos enfoques están bien. Ayuda a tener algunas varillas de 1/4 más cortas para probar éstos hacia fuera - se utilizaron 2.5" piezas para nuestros. El montaje final cuenta con una 3', 1/4 barra de conectar los dos lados para evitar el tormento.
