Bajo costo IR decodificador (3 / 6 paso)

Paso 3: Conectar la pantalla LCD con Arduino

En primer lugar..

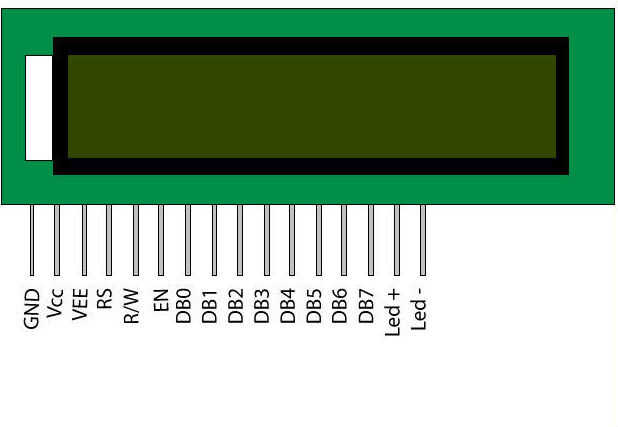

Tiro los siguientes terminales:

VCC con Led +

Tierra con Led-

VCC R/w

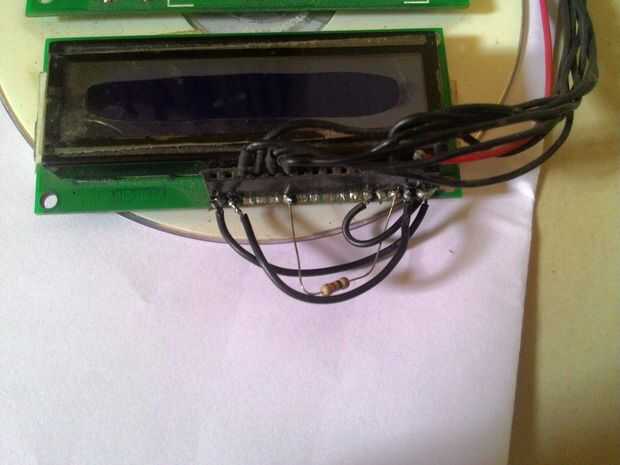

resistencia 42 ohmios entre Vee y DB4

(He utilizado la resistencia en lugar de conectar un potenciómetro. Que ayudará en la reducción de la conexión del cable y reducir el costo, pero la pantalla LCD será bw que brilla intensamente en el brillo completo..!)

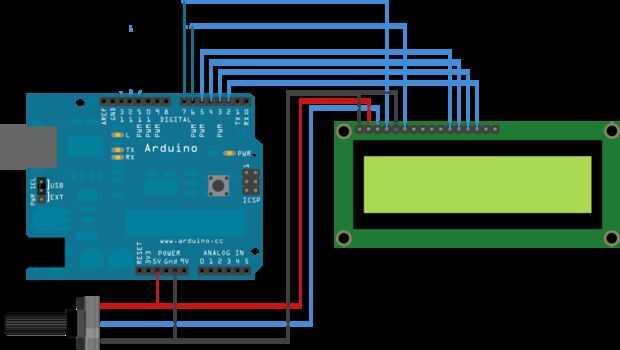

Conexión de los Cables de puente:

Arduino > LCD

5V > Vcc

Tierra > Gnd, R/W

PIN 7 > RS

PIN 6 > EN

Pin 5 > DB4

Pin 4 > DB5

PIN 3 > DB6

Pin 2 > DB7
