Paso 2: Soldar los LEDs

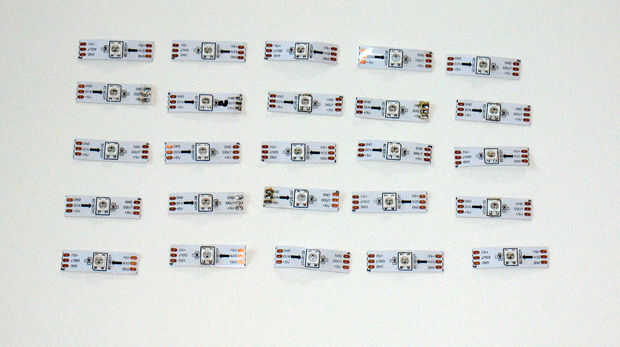

Para los módulos LED de WS2812 o WS2811, puede soldarlos junto con un poco de tiempo. La soldadura en las tiras de LED son lo suficiente aparte de que son fáciles de soldar. Corte aparte 25 LEDs de la línea.

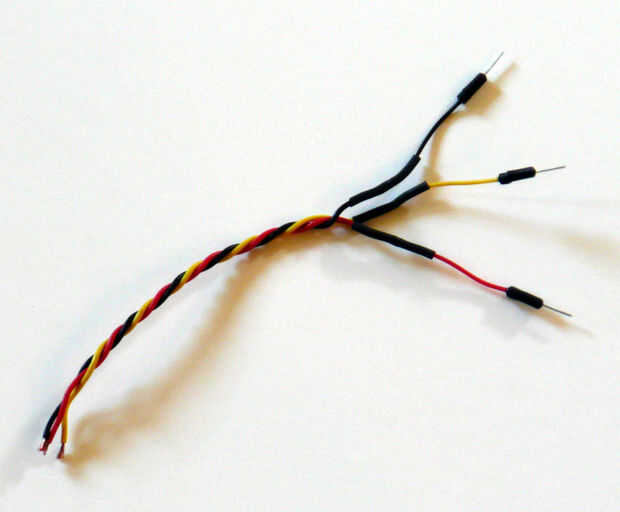

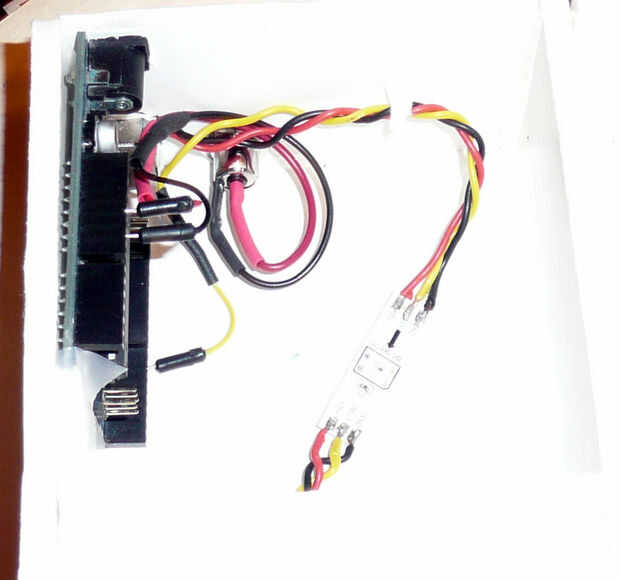

Cortar tiras de 5 pulgadas (25) del cable del servo del 3 conductor. Empezar por los tres puentes de proto-board al primer cable y uso para cubrir las conexiones de la tubería del encogimiento del calor de la soldadura. Nota: Si tienes un enchufe separado 5v (recomendado - ver poder nota siguiente), añadir otro cable a estas conexiones. Así, para el 5, tienes el cable de puente con el Arduino, el cable de servo con el primer LED y el cable a la toma de corriente. Mismo para la tierra. Soldar los cables a la toma de alimentación tendrá que hacerse después de montar el jac, y se puede utilizar algunos del encogimiento del calor de la tubería en las conexiones así.
Luego soldar el primer LED en el otro extremo de ese alambre primero. Es más fácil que la lata los cables y el LED de las almohadillas de soldadura. Tenga en cuenta que los LEDs tienen una dirección para pasar los datos, así que asegúrese de que las flechas están apuntando de Arduino.

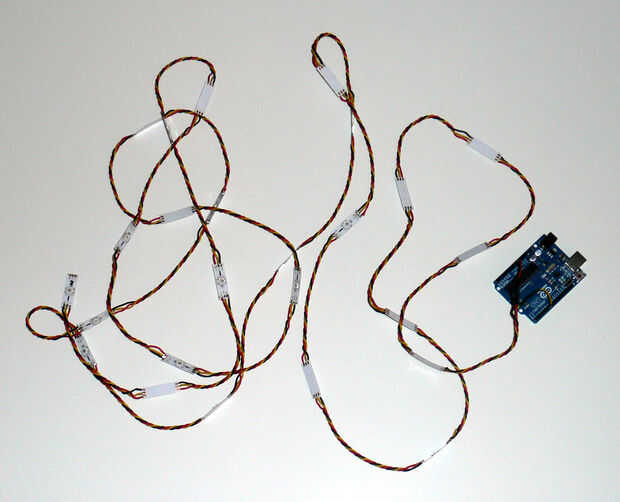

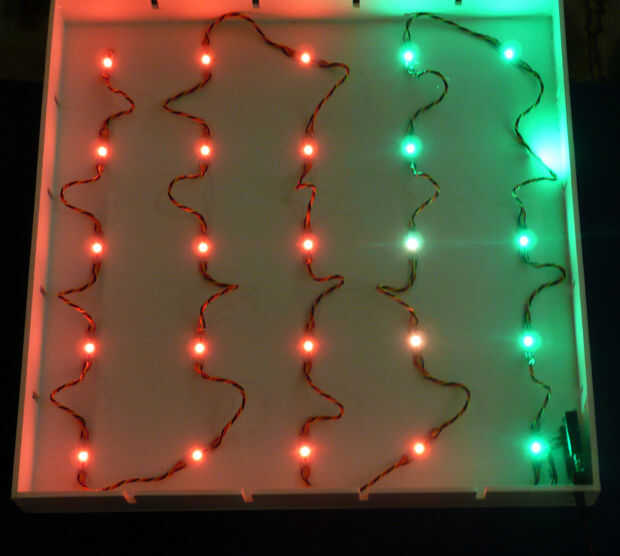

Si configura el Arduino antes de tiempo, (ver paso por delante) puede probar cada LED ir para asegurarse de que la cadena está trabajando.

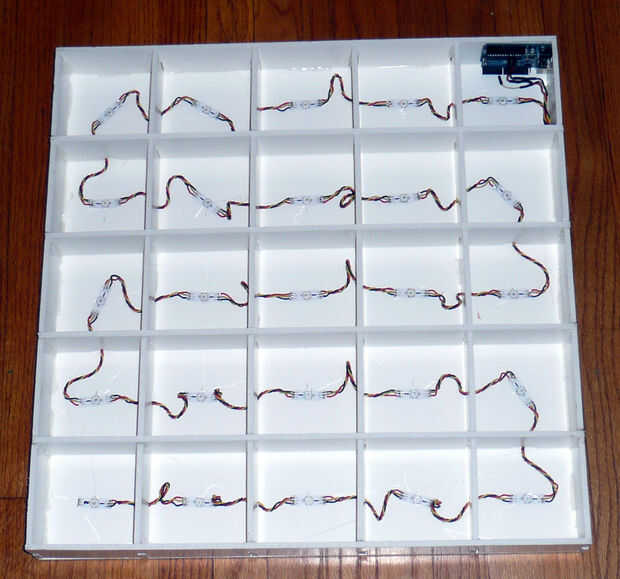

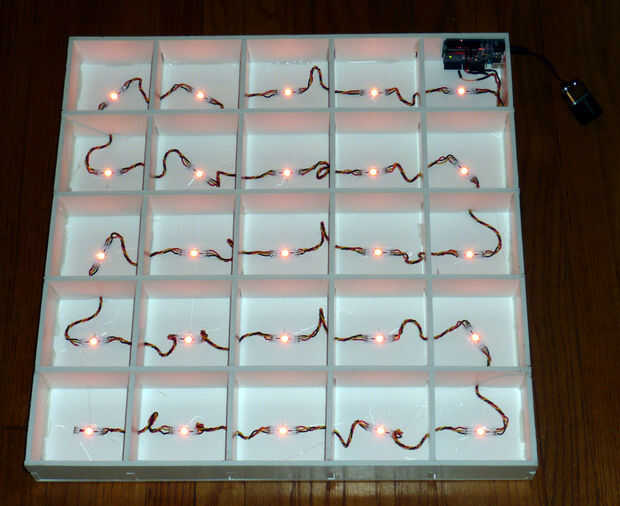

Una vez que los soldado y probado, puede caliente derretimiento pegamento en las cajas. Ver las fotos. Algunos de los alambres pueden hacia arriba y sombra - éstos pueden encolar según sea necesario.
Una nota sobre el poder: tenemos 25 LEDs x 60ma por LED = máximo 1,5 amperios si todos ellos están en completo (blanco). Esto es más allá del límite del regulador de voltaje para el Arduino, que es aproximadamente 1 amperio. Pero, normalmente, en diferentes colores y niveles de brillo, por lo que debe ser OK. Pero, escribí un programa para mostrar los colores al azar, y puesto que todos eran en, el regulador de Arduino comenzó sobrecalentamiento, por lo que se recomienda una fuente de 5v separado para los LEDs y Arduino. Lo bueno acerca de cómo agregar a esta entrada es que es fácil, y entonces puede alimentar el panel de cualquiera de los puertos - USB, conector de alimentación del Arduino, o la toma de 5v - todas tres se encenderá el LED y Arduino.

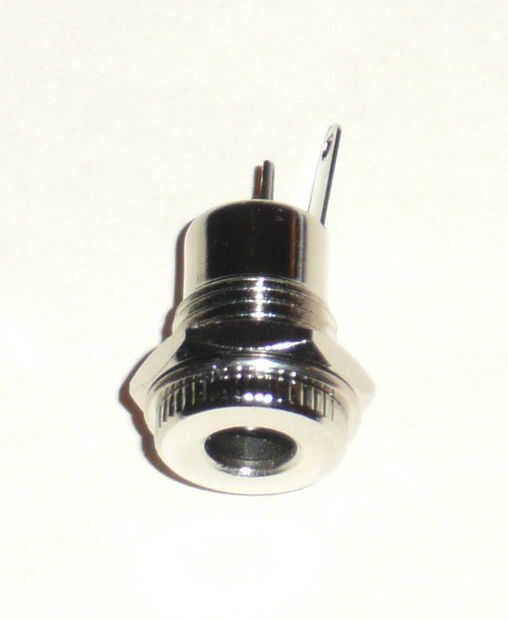

Para utilizar una fuente de 5 voltios, usted necesitará a un conector de montaje de panel que coincida con el adaptador de pared. Un 5 voltios, 2 amperios o superior adaptador de pared debería funcionar bien. Generalmente vienen con 2,1 mm o 2,5 mm interior y 5.5 mm Dimensiones exteriores. Una vez insertar el conector a la caja, sólo tiene que conectar los cables a la existente + 5 y Gnd los cables (por arriba).

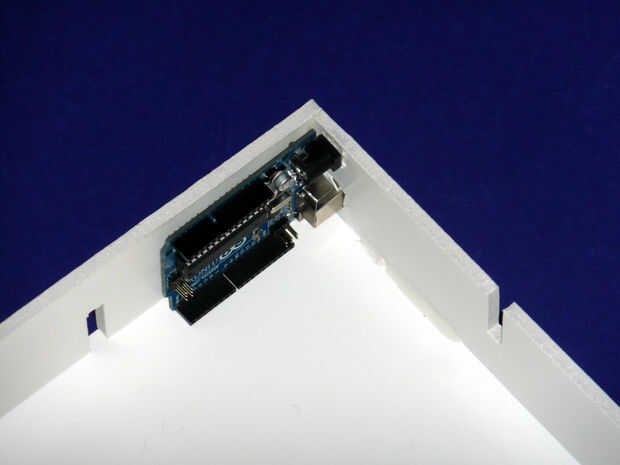

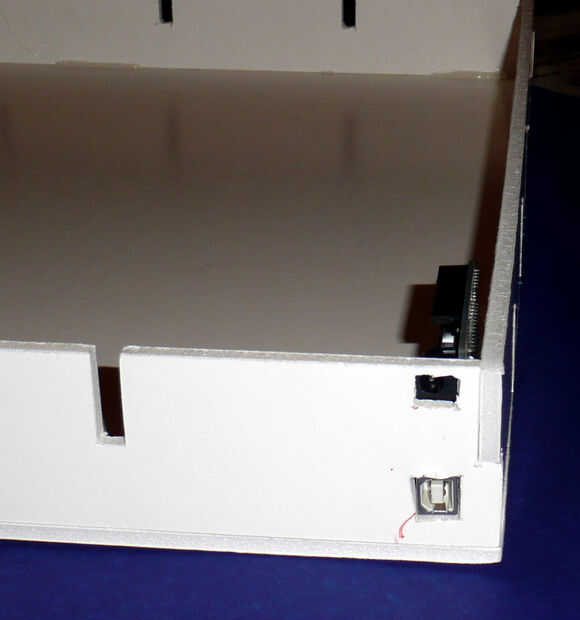

El Arduino se colocó contra la pared del primer compartimiento y agujeros cortados para la alimentación y conexiones USB. Esto se muestra un poco, aunque menos tan en persona que en las fotos.
En el espíritu de mantener los costos bajos, simplemente usé cinta adhesiva transparente para sostener la parte superior. Pares de imanes pueden ser buena también.
