Paso 1: Piezas y trayectorias de herramienta
Le ofrecemos la piezas y ensamblado de solidworks, los archivos DXF de vector y los archivos del proyecto VCarve Pro, así que siéntase libres de tenerlas abiertas y ver cómo todo encaja. No incluimos las trayectorias de herramienta, como los que probablemente cambiará dependiendo de las dimensiones de la Junta que está cortando y las especificaciones para su molino.
Cuando estés listo, abre tu creador de trayectoria de herramienta de elección (hemos utilizado VCarve Pro) y sus partes. Si no lo has hecho creación trayectoria antes, recomendamos tomar el curso de TechShop CAD/CAM o mirar algunos tutoriales en línea para ayudar a acelerar el proceso de aprendizaje.

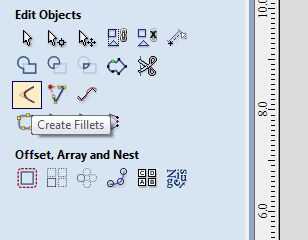

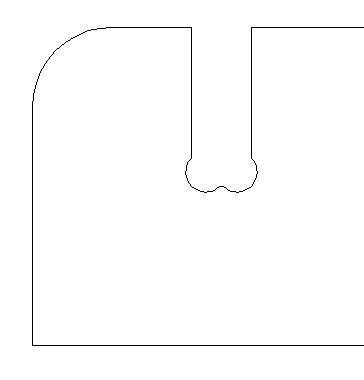

Si no está utilizando los archivos de proyecto VCarve Pro siempre y trabajar directamente con los archivos DXF, asegúrese de unir los vectores importados y aplicar dogbone filetes a las esquinas de modo que sus piezas se acoplarán entre sí sin lijar. He incluido fotos en el paso siguiente que muestra los vectores dogboned, así que partido contra esto Asegúrese de que obtener todos los rincones.

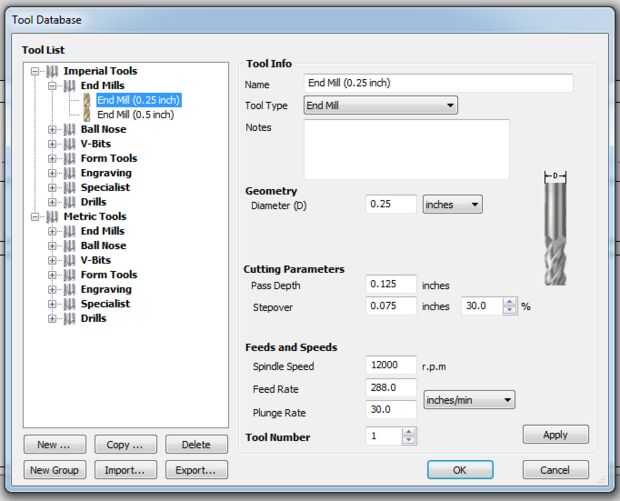

Nuestro granito de arena se ha configurado como una 1/4" 2 labios HSS fresa, a 12000 RPM, 288 IPM velocidad de avance y con un IPM 30 hunda tasa. Utilizamos las trayectorias de herramienta perfil exclusivamente, 6 pases con fresado de subida. Asegúrese de que usted está fresado exterior derecha para el perímetro exterior e interior izquierda para todos los cortes dentro de la parte, o cosas no pueden caber juntos!
