Paso 2: Hardware
Usé un arduino para mi prototipo. (he hecho un dibujo de fritzing.) Actualmente estoy usando el prototipo para ajustar los tiempos que me gusta.

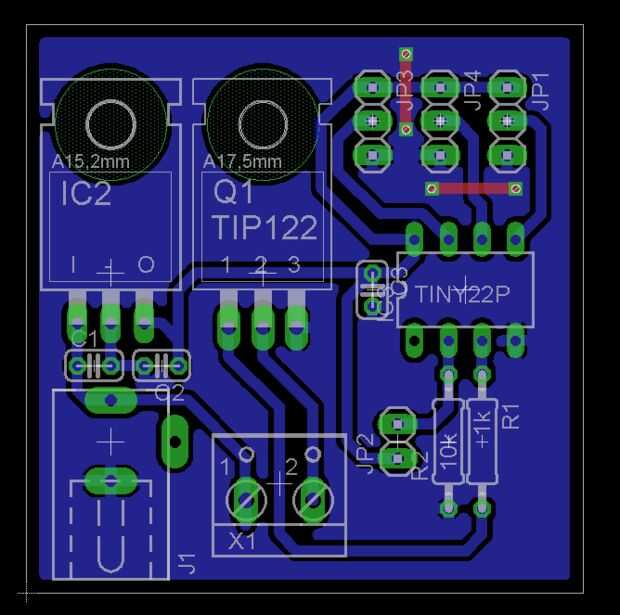

Porque quiero una solución más permanente que también hice un dibujo del pcb que utiliza un menor controller(attiny13/25/85) micro avr. Yo no he añadido una cabecera programación a la Junta (sólo programar en un protoboard y luego pegarlo en el pcb).
La pcb tiene un 7805 para los 5v para el attiny. los condensadores son casquillos de desacoplamiento de 100n.

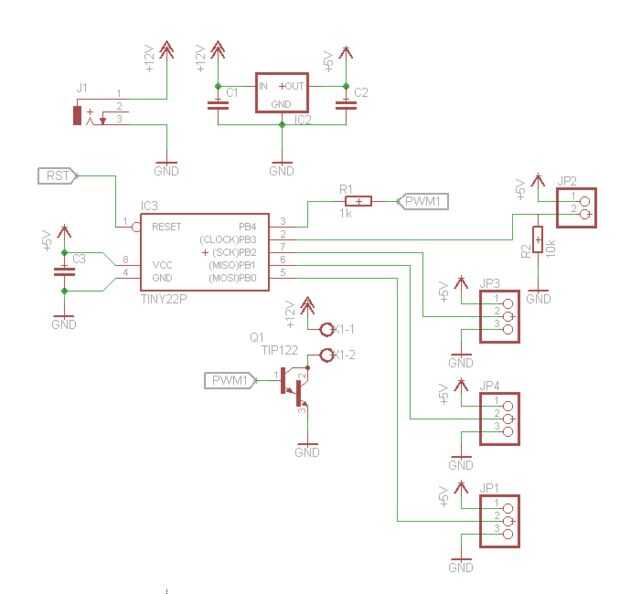

Se incluyen águila esquema y fichero de placa.
El uso de im de ldr es 50k resistencia de 10 k. sólo tenía un ldr k 50. No importa qué ldr utilizas porque necesita ajustar el valor que define claro u oscuro en el código (más sobre esto en la parte de software).
Para conducir el ledstrip que utilizo un TIP122 es conectado con el arduino a través una resistencia de 1 k.
El ledstrip está conectado con el Vin de la arduino. Estoy alimentando el arduino con 12v porque el ledstrip requiere 12v.
La alimentación depende de la longitud de ledstrip que utilizas. Tengo sobre ledstrip de 3,5 metros que tiene una potencia de 0.4A / metro 3.5x0.4 tan = 1.4A. Im usando una fuente de alimentación 2A otra vez porque lo tenía. Pero que este caso debe un 1,5.
