Paso 4: Soldar los cables a estrellas y tornillo

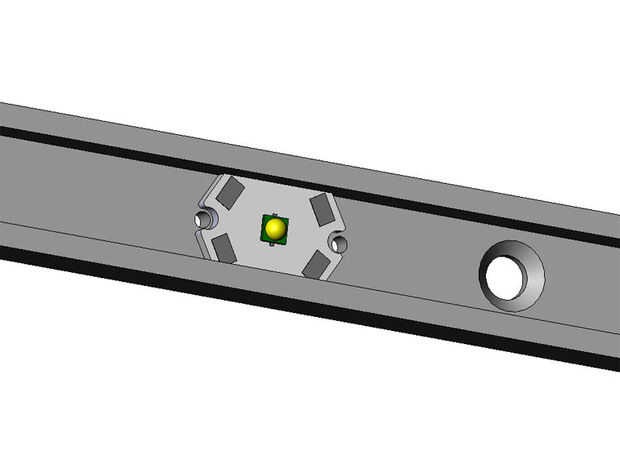

Los LEDs están conectados en serie, así que necesita ejecutar el primer cable a + en el primer LED y luego de - en el primer LED a LED + en el segundo y así sucesivamente abajo de la línea hasta la última - pad en el último LED tendrá un alambre largo todo el camino hacia el principio para conectar el controlador. Debe tener un cable corto a la + conductor del conductor LED de la + almohadilla el primer LED y un cable largo desde el último LED - almohadilla para el - wire en el controlador. Soldadura de las estrellas puede ser un desafío puesto que son bastante buenos disipadores de calor. Vas a tener que soldar los LEDs antes de atornillar el canal de aluminio. Me pareció que para soldar un LED y luego aplicar el compuesto térmico a la parte posterior de ese LED y enroscarla en el disipador de calor y entonces empezando a soldar a la siguiente LED una buena manera de mantener el cableado a un gruñido bajo nivel. Debe tratar de mantener los cables lo más cortos posible y todavía el puente de la 5" espaciado. Usé todos los cables blancos para minimizar el impacto estético. Si haces lo mismo, cuidar de que el alambre es + y -. Como vas a soldar y atornillar los LEDs en el disipador de calor, use un multímetro para comprobar si shorts para el disipador de calor. Si encuentras que alguno de los + o - pastillas de LED o los cables se pone en cortocircuito para el disipador de calor, localizar el problema y corregirlo. No quieres dañar tu LED o el controlador y no desea que el disipador de calor para ser eléctricamente "caliente". En uso normal la tensión fuera del conductor es inferior a 36VDC y no demasiado peligroso, pero si el conductor no se se sabe si puede fallar con la red en corto a la DC de salida, que traería el disipador de calor a 120 VCA, si está conectado a una de las líneas de salida.
Cuando todos los LEDs son soldados y montados y asegurarse de que no haya cortocircuitos, temporalmente conectar el controlador a prueba de todo el circuito. Si ves la luz, bueno. Si suelta humo, magia mala. Si todo está bien, use la pistola de pegamento caliente para adherir los cables al disipador de calor para poner en orden la instalación lo mejor posible. Mantenga que los cables alejados de la lente del LED y los agujeros para el montaje del canal de la jamba de la puerta. También, tenga cuidado al usar la pistola de pegamento en los cables como dependiendo de la pistola de pegamento y el aislamiento del cable, se puede derretir a través del aislamiento e introducir inadvertidamente un sendero corto potencial exponiendo los cables.
