Paso 1: Arduino Pro Mini modificaciones
Dependiendo de la versión / proveedor de tu Arduino pro mini tablero hay unos mods deben hacerse.
Si usted compró su pro mini tablero de chispa-diversión entonces usted tiene suerte, hay una soldadura puente que debe ser extirpado para deshabilitar el regulador de energía a bordo.

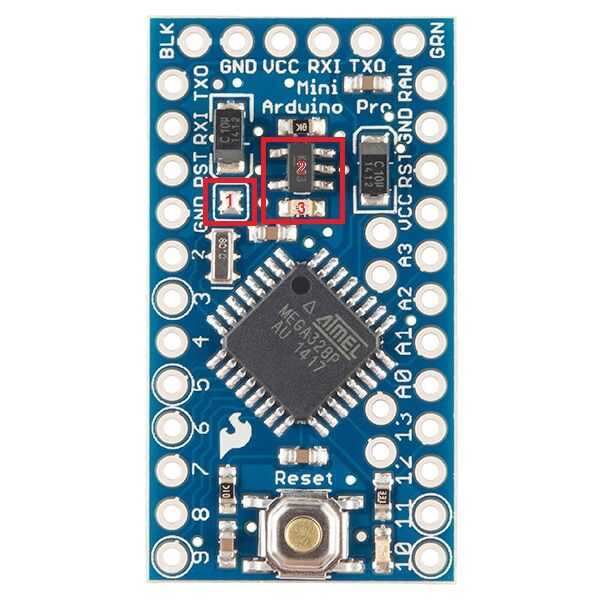

Board de Sparkfun
En la foto podrás ver allí un 3 modos de marcado,-soldadura Mod "1" y termines, esto desactiva el regulador de potencia y cae el consumo actual de alrededor 380 uA en funcionamiento normal antes de que se carga el código del sueño
Otra versión de la Junta

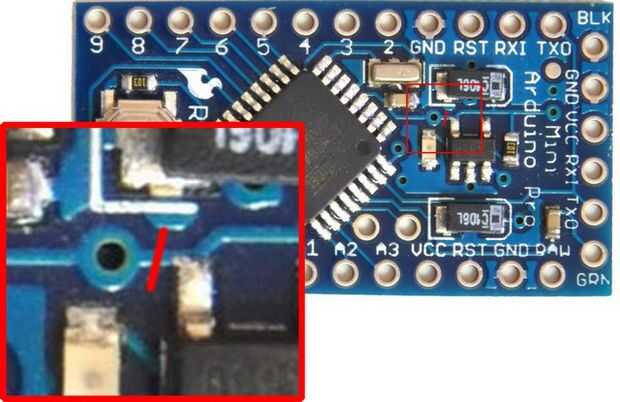

En la foto adjunta deba quitar la energía a bordo encabezada por desoldarlo .the LED es marcada "3" y corte de rastro en el tablero para desactivar el regulador de potencia. ver otra foto de la traza que necesita ser cortado.
Una vez hecho esto.
Estás un paso más! se trata de todas las modificaciones de hardware que hay que hacer.
