Bajo responsiva RGB Leds utilizando Arduino (1 / 3 paso)

Paso 1: El circuito

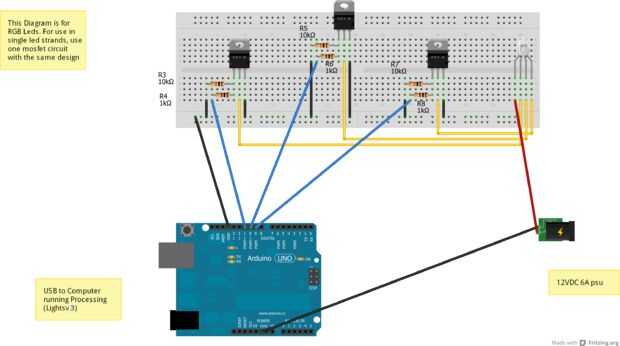

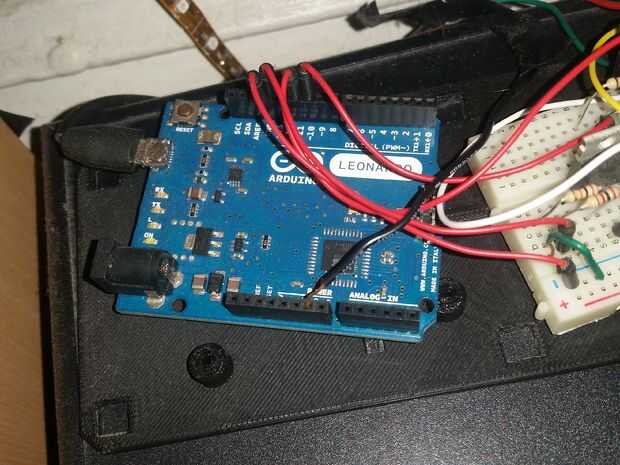

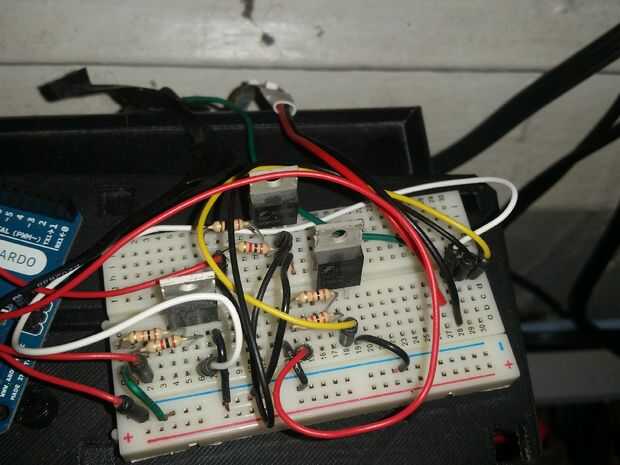

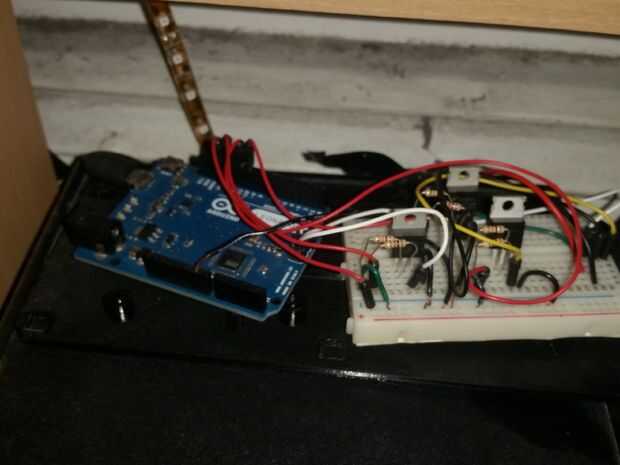

Para que este proyecto a trabajar, vamos a usar los pines PWM (Pulse Width Modulation) de Arduino. Esto permite que la señal enviada de estos pines a cambiar rápidamente, que son detectados por los mosfets, completar o abrir el circuito para las luces. Aquí, cada hilo está conectado a su propio mosfet y pin PWM de Arduino para permitir que cada filamento a controlarse en el dependiente. Aunque las fotos son un poco descuidadas, puede utilizar como una guía de cómo puede caber el circuito en el protoboard.

Asegúrese de que el cable correcto de arduino están conectados a los pines adecuados sobre el mosfet. La orientación debe ser la misma que en los diagramas, use los cuadros son guías. También sean las resistencias de 1K y 10K en las ubicaciones correctas, ya que esto hará que las luces demasiado tenue.
