Paso 3: formas de onda

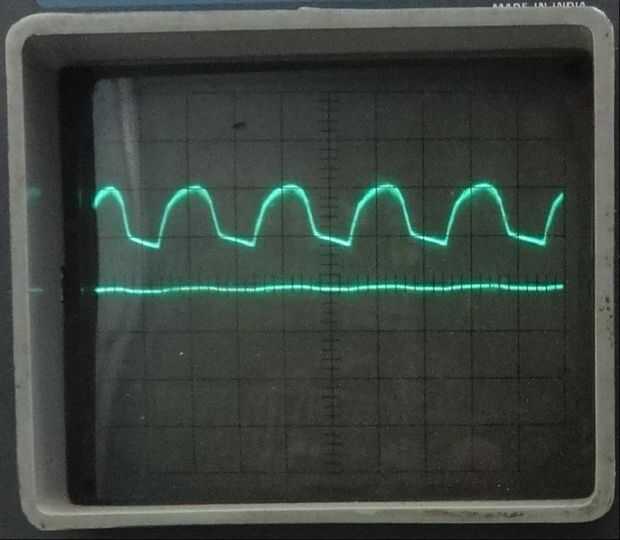

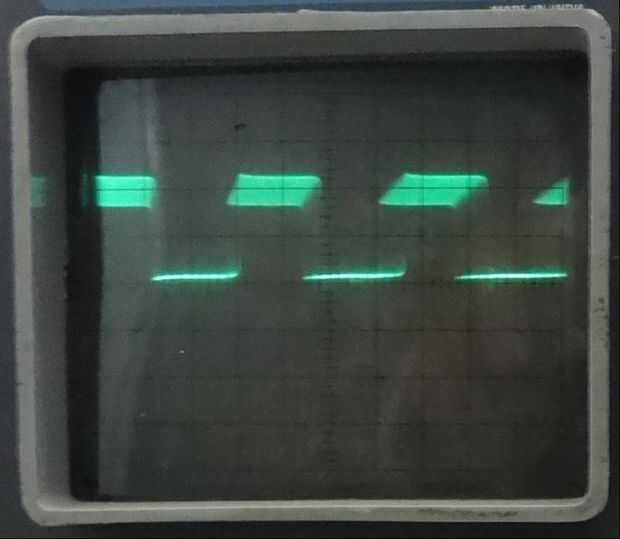

Unidad de medio puente:
La tensión de unidad de unidad de medio puente salida a la carga en el Pin 4 del transformador toroidal es un 60kHz nominal onda cuadrada modulada por la tensión de ondulación de CA a 50 Hz.

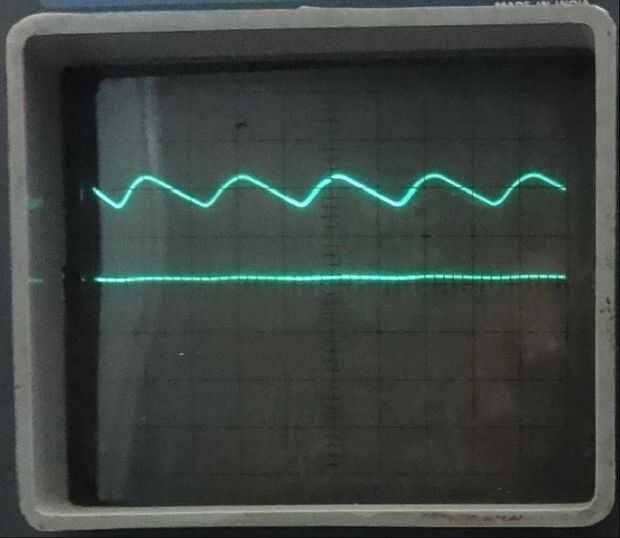

Tensión de punto medio:
Se ve el voltaje del punto medio de aproximadamente 200 voltios DC con una ondulación de 200 voltios a 50 Hz.

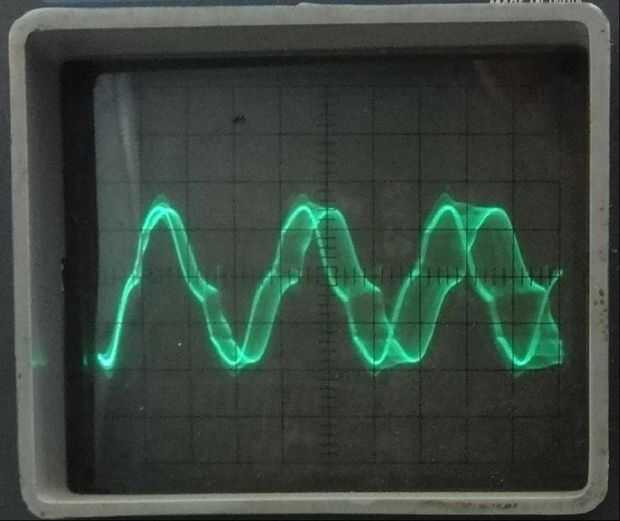

Unidad del toroide:
El voltaje visto por el transformador toroidal es de 18 V p -p en un nominal 60 khz.

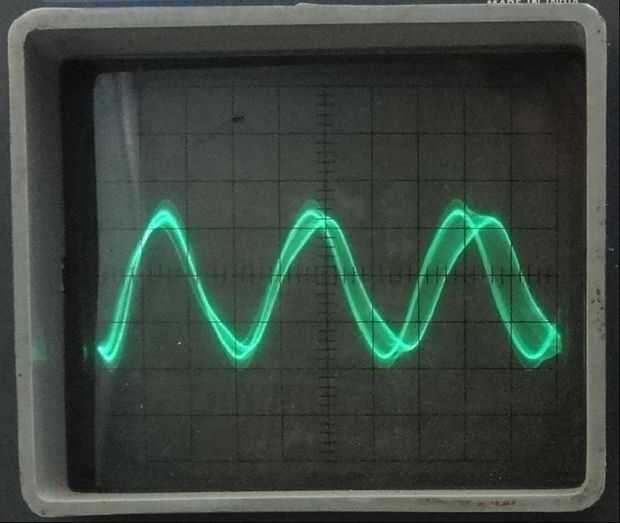

Resonantes de alta tensión:
La tensión de resonancia en el tubo terminal TL3 es 600 V p -p a 60 kHz.
