Paso 5: Hacer la tuerca de la leva
Tuerca de la leva
Mecanismo de liberación:

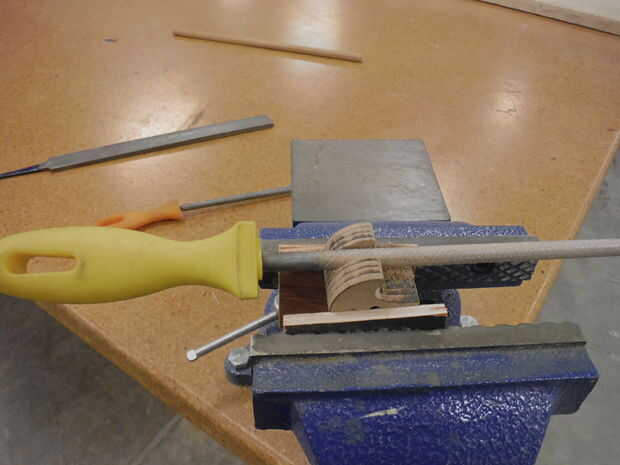

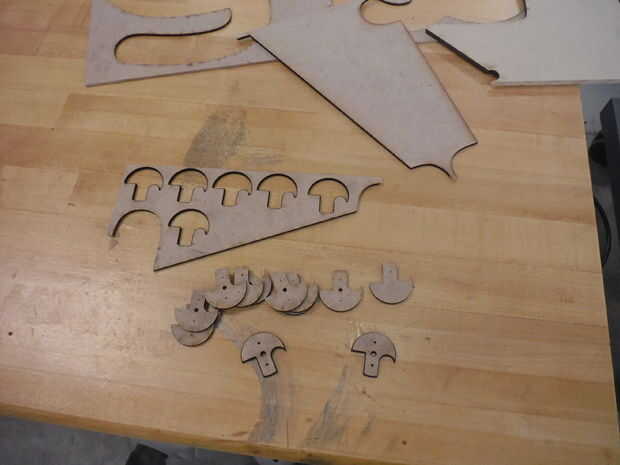

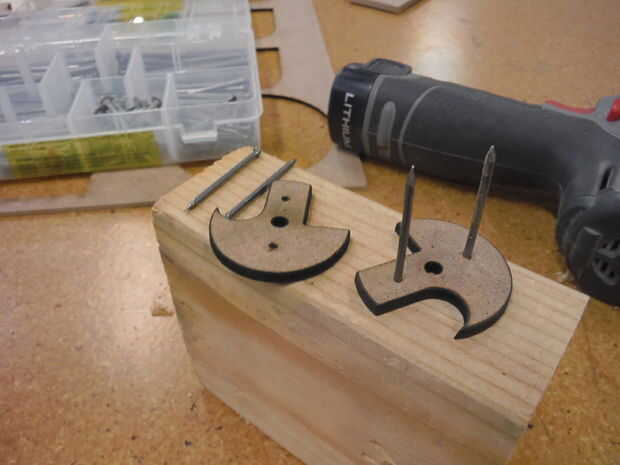

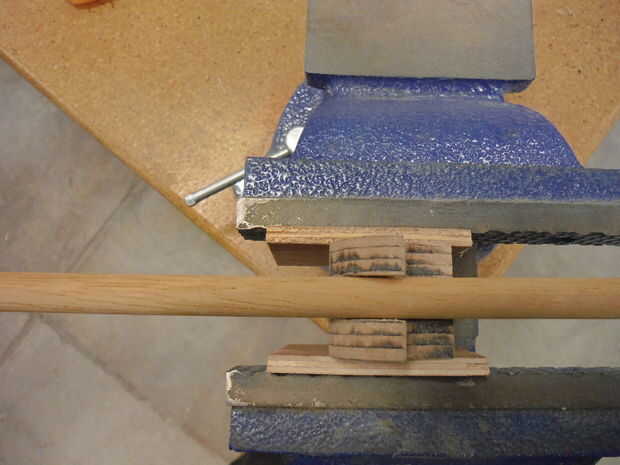

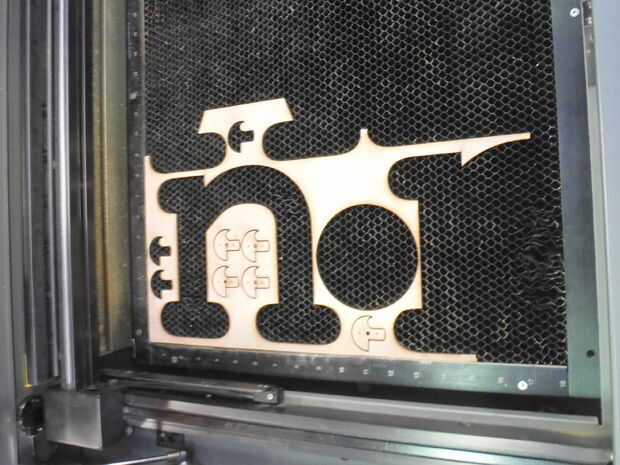

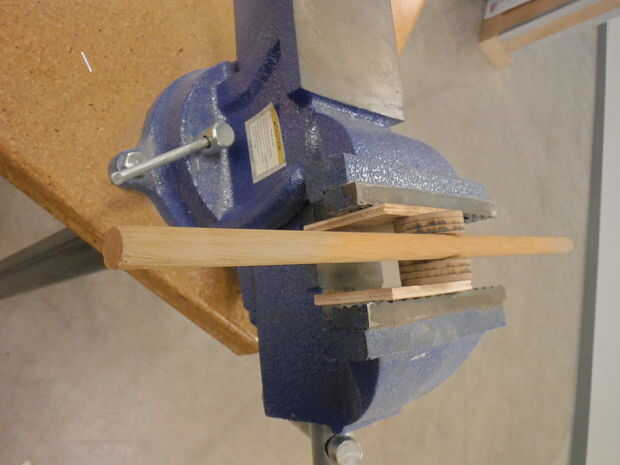

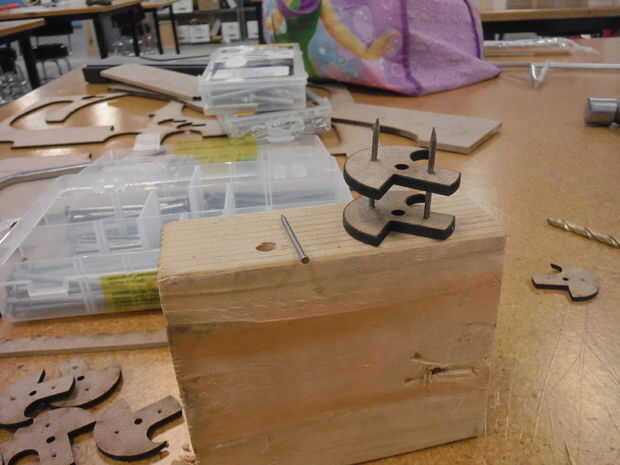

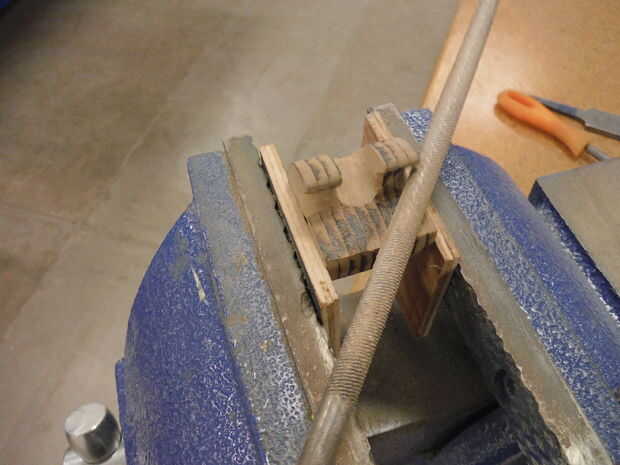

Uso de algunos desechos duro cortar una serie de perfiles de leva tuerca en el láser. Usted puede mezclar y combinar al final para arriba en el espesor adecuado. En este ejemplo hay algunos pequeños agujeros utilizados para los pernos de alineación de clavos. Usarlos y dejarlos en su lugar después de pegar. Utilizando las dimensiones proporcionadas, usted puede hacer una leva de metal o algún teflón en el torno si así lo quieren. Conjunto leva a un lado para secar en una pinza o tornillo de banco. Cuando está completamente seca es bien dura, la parte del vestido con un archivo y Redondee las esquinas, también cortadas la muesca en la parte superior con una lima redonda para que coincida con el diámetro del perno. No hacen apretada, el tornillo debe dejar "volar" sin fricción...

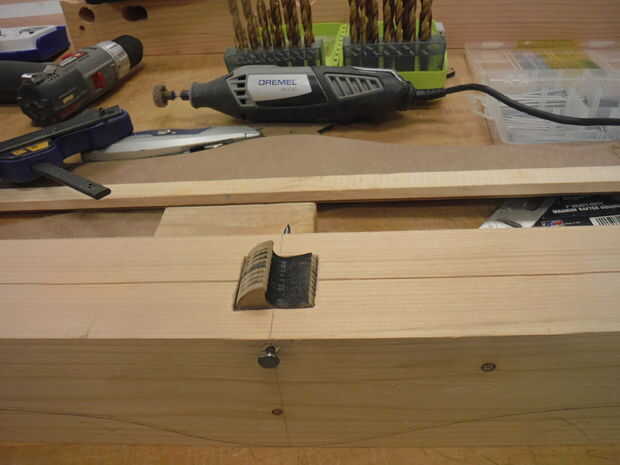

Algunos metales no nueces fueron reforzadas interior con un broche de metal o de la cuña perpendiculares al eje para evitar desgaste desde el perno del eje y el gatillo. Existe cierto debate como donde deben ir las muescas para la cuerda y el gatillo, una buena regla es que se cortan en consonancia con el pasador central. A veces la cadena de empate es ligeramente hacia adelante (sobre 2 grados) de la línea de centro que hace un lanzamiento muy susceptible. La tuerca está sentado ligeramente ahuecado abajo de la superficie superior de la ballesta, un toque, por lo que la flecha tiene menos fricción en el despegue y también será desatado en un camino recto, ser atrapado por la cadena de lleno en la parte posterior del eje del perno.

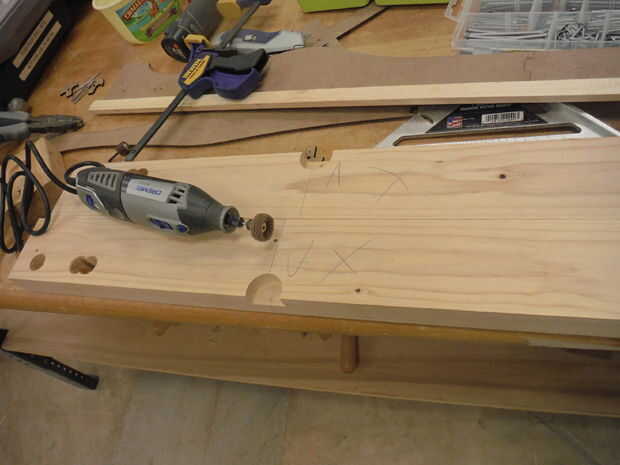

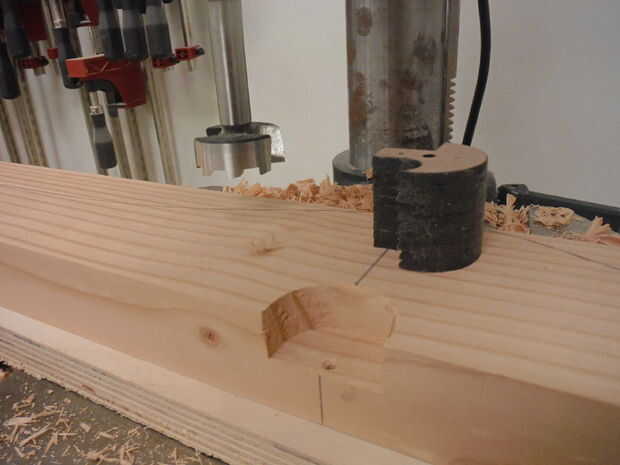

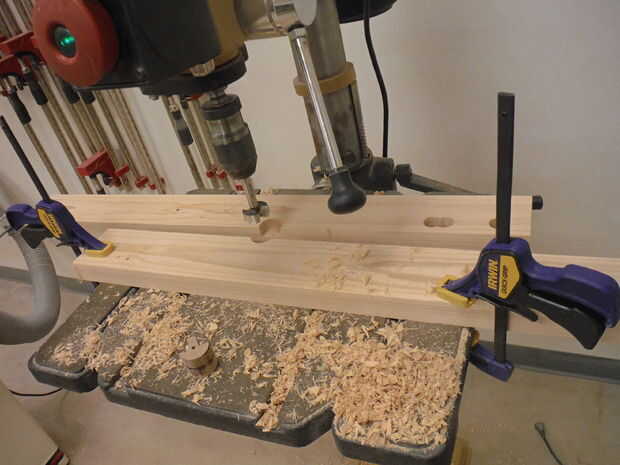

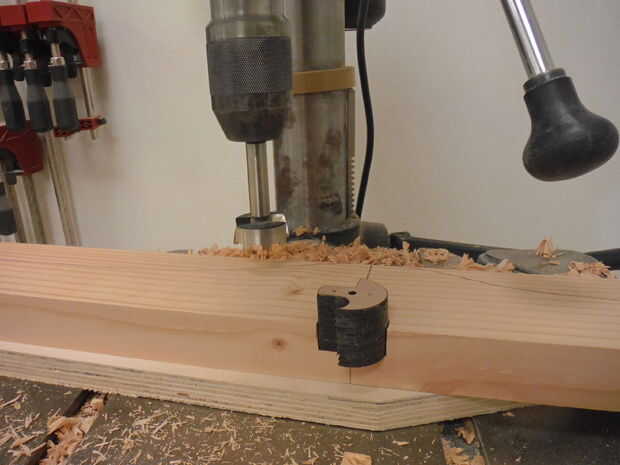

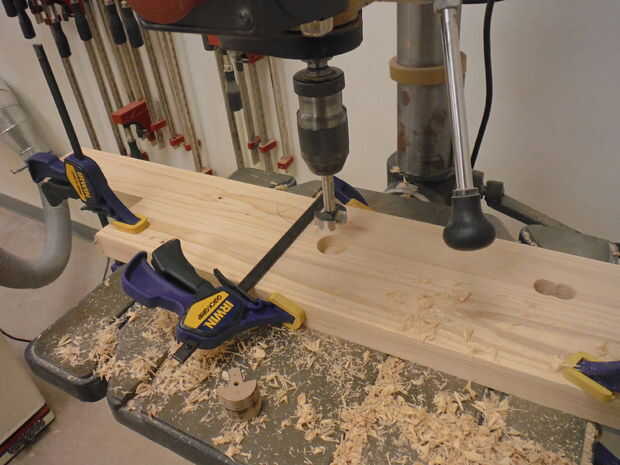

Ya que tienes las dos mitades marcadas usando plantillas, usted debe saber con precisión donde llevaba las ranuras de la tuerca. Usando un Forstner broca que empareja el diámetro de la tuerca y la pieza cortada como una valla de lado (para evitar rasgar hacia fuera) desglosar cuidadosamente alrededor de la mitad del espesor de la tuerca. Cuando las dos mitades de stock se unieron y sujeta la tuerca debe girar libremente en la cavidad. Utilice el tope de profundidad en el taladro a escondidas en la profundidad adecuada. Cuando perfore los agujeros para los pernos con la tuerca de la leva y gatillo. Nuevo la madera con algún desecho por lo que la salida del agujero no se astilló. Antes de perforar Asegúrese de que el receso de la cámara está alineado perfectamente y no oblicuamente. La práctica en algunos chatarra si no está seguro.
Mientras que en el taladro los dos delantero orificios utilizado para la proa y el amarre. Ahora es más fácil cuando la acción sigue siendo una pieza cuadrada de madera y los orificios resultantes son perpendiculares.
