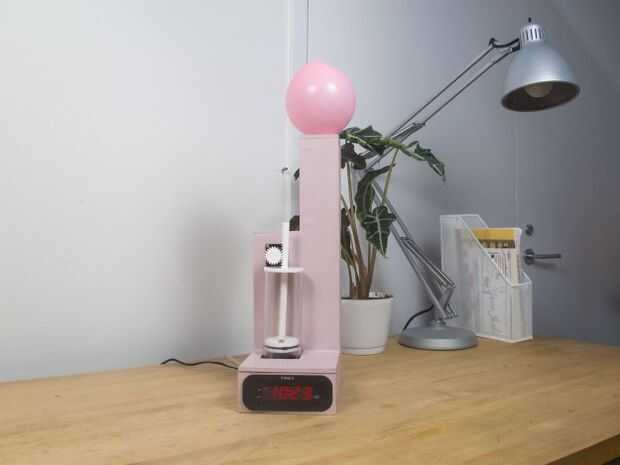

El reloj de globo es un experimento que explora de una manera diferente de decir la hora. El reloj infla un globo cuando quiere tomar un descanso o siesta. En unos diez minutos el globo completamente se infla y sale. Este proyecto todavía está en modo de experimento y debe modificar para que funcione correctamente, pero es un divertido proyecto para jugar con.
Reloj globo

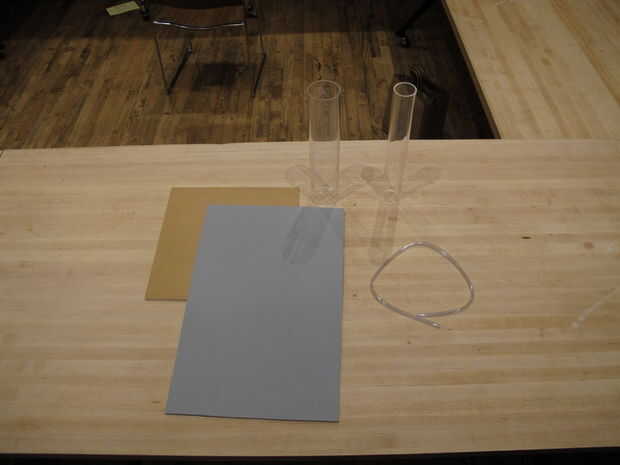

Paso uno: Compra de Material:
Motor paso a paso
Compruebe válvulas que permiten sólo la salida o entrada
Conectores para valvulas (tubos que conectan a la válvula que permite el aire en globo en out)
Tubos para conectar las válvulas de retención
Reloj
Batería de 12V
MDF (u otro material que desee utilizar para hacer el cuerpo del reloj)
Hoja de acrílico (yo usé ⅛")
Cilindro de acrílico
Globos
Hoja de la espuma fina
Paso dos: Conseguir el motor paso a paso para trabajar

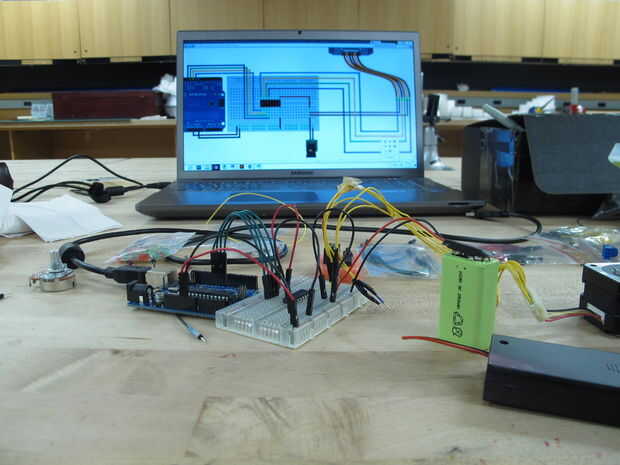

Motores paso a paso tienen 2 juegos de bobinas que permita que el motor de 'step' a través de una rotación en ángulo de grado específico
Aquí hay un enlace que he utilizado para verificar que las bobinas son compatibles entre sí.
Paso 3: El reloj

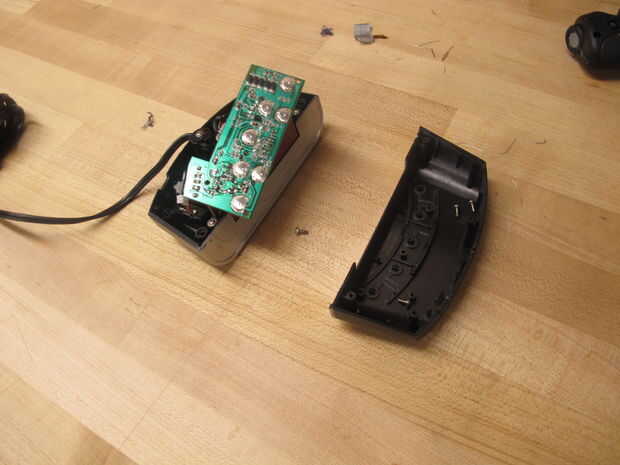

El reloj utiliza un reloj de la tienda compró y lo llevó aparte. Adafruit tiene algunos relojes en tiempo real y 7segement muestra que puede utilizar para la cara del reloj.
Paso 4: Cortar las piezas
Este es un archivo que yo corte con láser mis partes. Es una vivienda sencilla, juntar.
Usé 1/8 de plexi, si desea utilizar otro material, puede ajustar el archivo para todas las piezas encajan entre sí.
Nota: crear un estante con algún tipo de reductor de ruido (hojas de espuma) para el motor paso a paso será una gran cosa para el motor paso a paso en. También podría querer mantener la parte trasera abierta para que pueda obtener dentro.
Paso 4: El cilindro y el tubo
En el archivo de piezas de corte hay un archivo para el engranaje y la escalera para ir con ella, también los archivos de la parte superior e inferior del cilindro. El cilindro debe adjuntar con sellador en la parte superior e inferior de apertura. El pistón es la escalera y acrílico de dos piezas sandwich un disco de espuma.
Orificio hacia la parte inferior del cilindro. Conecte las válvulas de cheque para el tubo y el cilindro. Asegúrese de que las válvulas de cheque van la forma correcta (la flecha debe estar apuntando hacia afuera del tubo).
Paso 5: Poner juntos
Cuando se construye su vivienda, necesita conocer la ubicación del balón y motor paso a paso además de engranajes. Conecte la segunda válvula de retención al balón y asegúrese de que es hermética.
Hecho... Creo, que la tubería trabaja para este proyecto pero mi motor paso a paso no era lo suficientemente fuerte como para empujar el equipo hacia abajo. Necesito un motor DC normal hacerlo, y este es el paso siguiente a la evolución de este proyecto.
