Banco de batería solar de litio hierro fosfato (LifePO4) (3 / 5 paso)

Paso 3: Proporcionar que un plug n play significa entregar el poder.

Mi antiguo Banco de ácido de plomo era hardwired con cableado de calibre grande con interruptor de circuito por cadena de 24 voltios. Para mi nueva configuración, que quería una manera más fácil de agregar o quitar las baterías del sistema de energía solar.

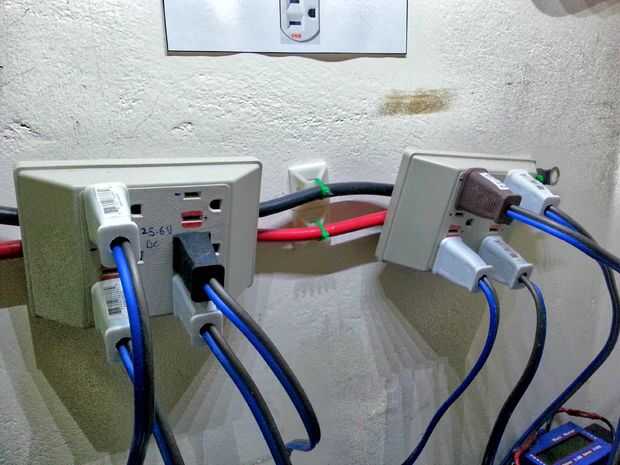

Usé dos salidas estándar nema-15r con 6 salidas. Tenga en cuenta que esto no es un uso estándar para dichas salidas sin embargo puse un cartel para advertir de los efectos de estas salidas. Las ventajas de este arreglo es que yo puedo con seguridad dentro y fuera de cualquier grupo de la batería sin afectar al resto de la red.

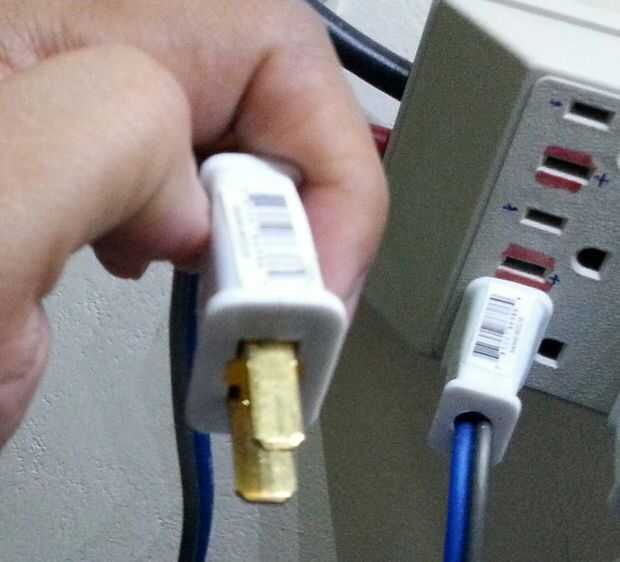

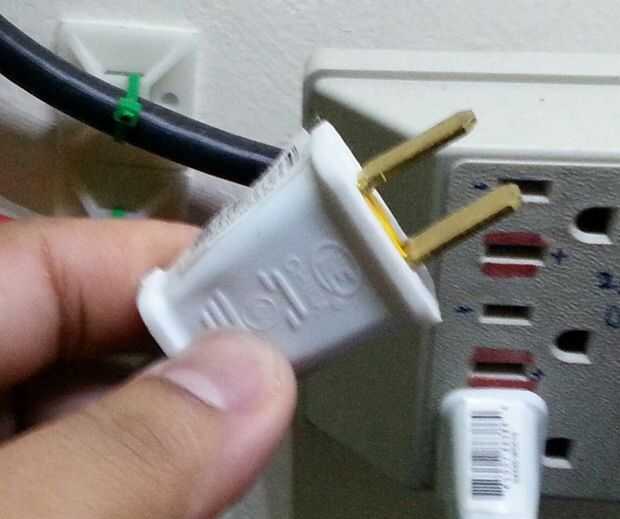

El conector en el lado de la batería es un enchufe de dos patas polarizado nema-15. Elegí la hoja más grande como mi positivo. No hay ninguna posibilidad de que la polaridad incorrecta se inserta en los receptáculos. Seguro, de alta corriente, fácil acceso y bajo costo.

El cable de alimentación de los receptáculos para el regulador de mppt solar y cargas de DC es 2awg que vino con un viejo inversor.

Tenga en cuenta que la capacidad actual de CC de cables y conectores eléctricos (no interruptores o relés) es mayor que la capacidad actual de AC del mismo cable. Esto es debido a ningún efecto de piel con CC.
