Paso 1: Reunir los materiales
http://Search.digikey.com/scripts/DkSearch/dksus.dll?detail?Name=S4020L-ND
400V, 20A para ~ 200A oleada, menos de $2
Los pernos son, de izquierda a derecha: ánodo; Cátodo; Puerta
El SCR es esencialmente un diodo, así que asegúrese de enganchar el negativo de las tapas para el cátodo y el ánodo a uno de los bornes. Lo positivo de los casquillos también va a un puesto de enlace. Cuando pones suficiente corriente (consulta las especificaciones de la viruta, sólo unos pocos voltios y ma IIRC) a través de la puerta está "cerrada", permitiendo que la corriente fluya en la dirección correcta. Permanecerá "cerrado" hasta que la corriente se detiene, es decir las tapas están completamente agotadas. Entonces usted puede sólo soldar un interruptor al cable positivo desde el portapilas a la puerta, así que usted podrá descargar incluso cuando el interruptor está apagado. Voy a poner un esquema nuevo pronto.
Todo esto aplicado a una pistola de bobina y se escribirán pronto. Esto es justo y de actualización para aquellos que soliciten un interruptor de estado sólido.
*****************************************************************************************************
Tenga en cuenta que este es mi primer infierno instructable, es mi primera vez con un soldador. Comentarios apreciados :D
La forma barata: (tenga en cuenta que si decides ir por este camino usted debe vaya al paso 4)
Cámaras desechables de $0.00 (4) puede conseguirlos gratis USA
$0.00 (X) trozos de alambre utiliza los cables de un viejo sistema estéreo
$7,99 (1) carrete de soldadura (con el soldador!)
$4.99* (1) carrete de 12 AWG de.
$3.68* (1) cinta de aislar
~ $12
Suponiendo que ya tienes todo pero lo 12AWG, que probablemente lo haces, es de sólo $5. Infierno, usted podría probablemente salirse con clips si realmente estaban intentando hacerlo barato.
Materiales requeridos:
Cámaras desechables de $0.00 (4) puede conseguirlos gratis USA
$0.00 (X) trozos de alambre utiliza los cables de un viejo sistema estéreo
Titulares $1,39 (1) LED (paquete de 2)
$1,49 (1) verde LED (paquete de 2)
$1,49 (1) rojo LED (paquete de 2)
$3.00* (1) interruptor de palanca
Sostenedor de batería 2AA $1,49 (1)
Cuadro de proyecto de $3,69 (1)
Puestos de enlace de $4,99 (1)
~ $17
Cosas que probablemente pero no:
$7,99 (1) carrete de soldadura (con el soldador!)
$4.99* (1) carrete de 12 AWG de.
$3.68* (1) cinta de aislar
~$38.20
* Sólo adiviné los precios de los *' artículos de ed
Tengo todas las partes en el shack de radio, caro pero es lo que debo pagar por conveniencia.
Herramientas:
Soldadura de hierro
Multímetro
Taladro
Surtido de brocas
Tijeras

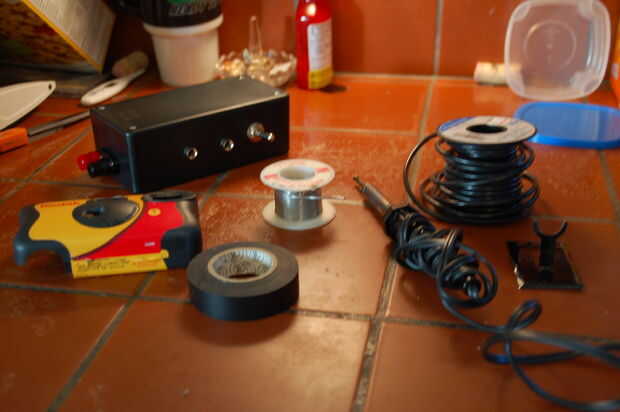

Nota que tomé la foto después de terminar el proyecto...
