Banco de condensador barato libre y cargador (2 / 6 paso)

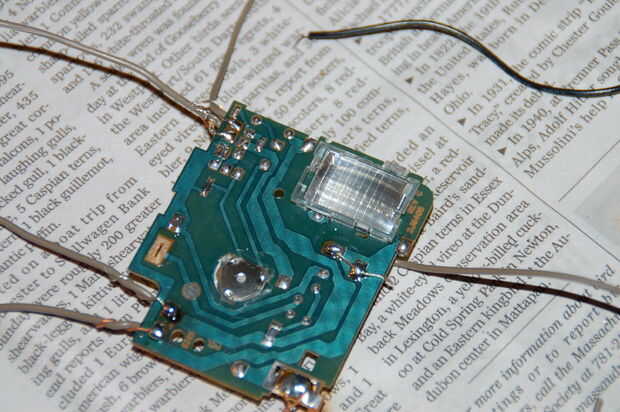

Paso 2: Sacar la placa de la cámara

Bien, así que tome uno aparte de las cámaras y la mirada en la parte superior derecha de la parte posterior de la Junta. Que es un LED, pero si no es así, acabo de probar la cámara siguiente. Recibí las cámaras Kodak de 5, dos de ellos tenían placas de LED.

Asumiendo que tiene un LED en el circuito de carga, vamos a ver las partes importantes. Son los contactos de la batería, + 1, 5V y tierra, el LED hacia fuera, ~+2.8v y tierra y los contactos del condensador, + 480v y tierra. También queremos deshacernos de la lámpara de xenón, añade un montón de espesor.

Así que empecé con el condensador, calentar con el soldador y tire de ella. Luego fui a los contactos de la batería, hay una tonelada de metal en uno de ellos, solo estafan con los alicates, aplique calor en el otro lado y tirar de ella. Los contactos de LED son la parte más difícil, están muy juntas. Finalmente, quitar el plástico sobre la lámpara de flash de xenon (no hecha en esta foto) y desoldar la bombilla.
