Paso 3: La caja!

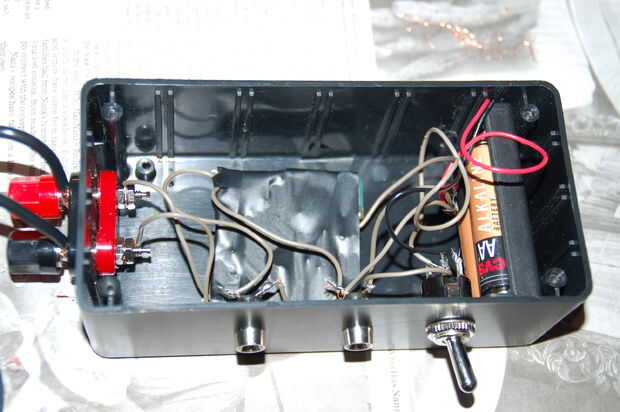

Bueno, ahora Conecte todos los cables. Poner tierra de la batería directamente a la patilla más adecuada del interruptor. Poner el suelo del LED verde y el circuito de la cámara sobre el eje central del interruptor. Poner el + 3v de la batería con el circuito positivo del LED y la cámara conduce. Ahora mueva el interruptor y el verde que LED deberá encenderse. Si es así, lo apague y continuar, si no, revise el circuito y las conexiones, luego se para porque no tienes f * cking idea lo que hice mal (tenga en cuenta que lo hice sobre 3 veces durante este proyecto).
Suponiendo que tienes el poder conectado correctamente, conectar el LED rojo (sólo puede ir una manera, así que asegúrese de comprobar antes que la soldadura) y conectar las salidas del condensador con los terminales de conexión. Cuando usted mueva el interruptor de este tiempo, deberá encenderse el LED rojo y verde. Que hacer, así que toma tu multímetro y leer la salida de los bornes, debe ser acerca de 500v.
O bien si usas el SCR, gancho el ánodo (primero del pin) para el scr, el cátodo (segundo pin) a un puesto de enlace y la negativa de los casquillos a un puesto de enlace. Luego tome un interruptor momentáneo y gancho para el SCR (tercer pin) de la puerta y a la positiva plomo del portapilas, asegurando tiene poder siempre cuando el interruptor principal está apagado. De esta manera se pueden descargar con seguridad las tapas sin tener el cargador.
Envuelve la platina de cinta aislante y velcro'ed a la parte inferior de la caja.
