Banco de condensador barato libre y cargador (4 / 6 paso)

Paso 4: Esquema futura de mierda quieren

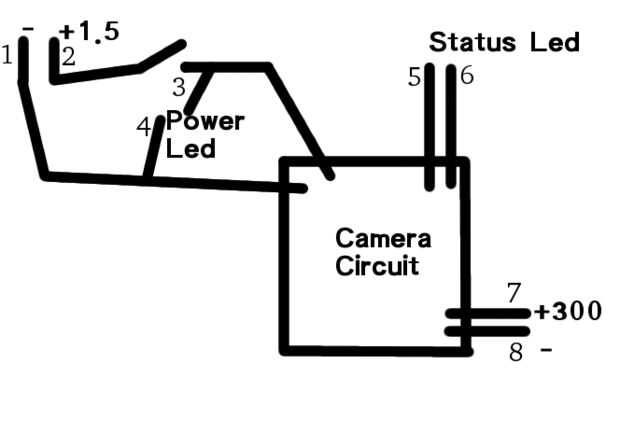

Este esquema mal dibujado sólo podría ayuda en la lectura de mis instrucciones mal escritas.

No sé cómo usar el Eagle y no tenía ganas de conseguir todos los símbolos, pero creo que el texto será suficiente. Creo que la imagen habla mucho para sí mismo.

La rotura por encima de la Energía LED es el interruptor de alimentación

1
2
Estos son los contactos de la batería

3
4
Estos son los led de potencia 'contactos s.

5
6
Estos son los Estado led'contactos s.

7
8
Estos son los condensador 'contactos s.
