Paso 3: Montaje y pruebas
Que es auto explicativo con las fotos. Voy a intentar explicar lo que se hizo como brevemente como sea posible.

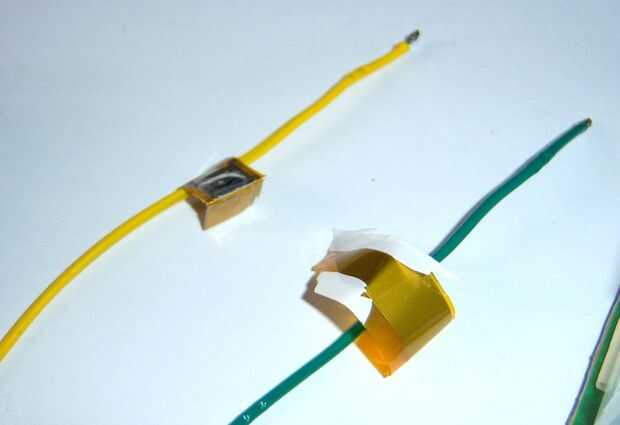

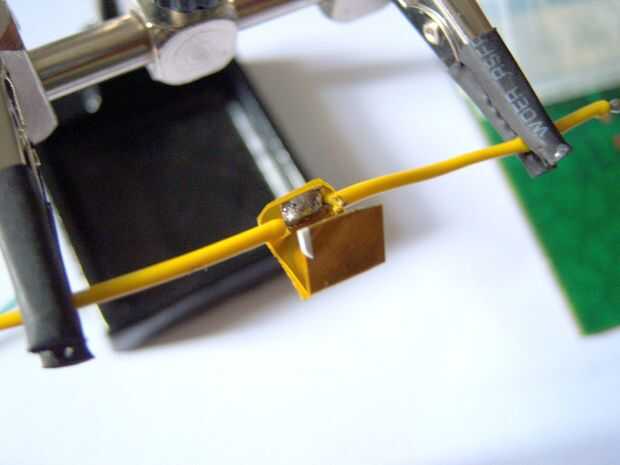

1. primero se sueldan las lengüetas de metal (que fue rescatado de la batería del ordenador portátil) en medio de un trozo de alambre, estos actúan como los contactos de la batería de litio, que permite la batería retirar si es necesario. Fotos 1 y 2

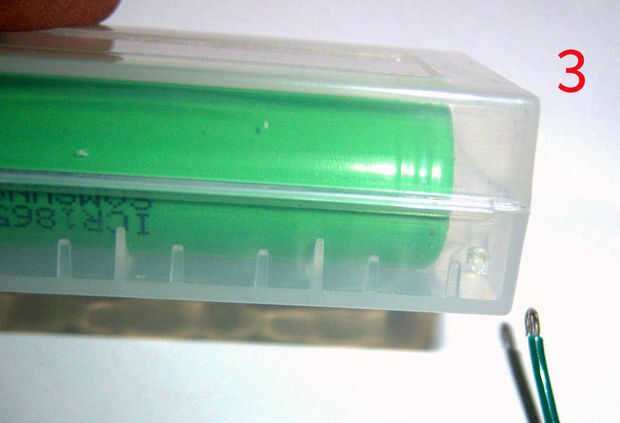

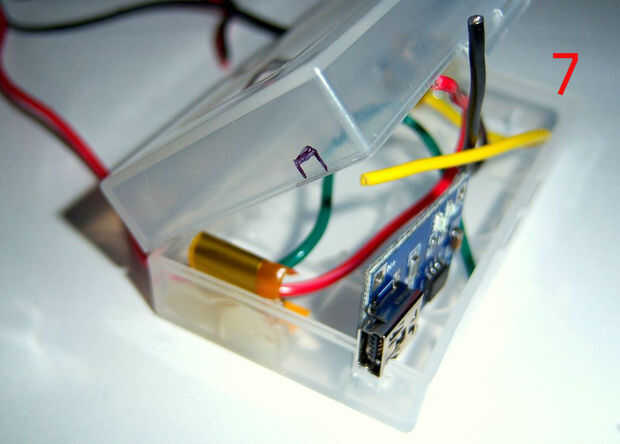

2. luego hace un agujero para el cable del panel solar para entrar en el cuadro de 18650 e introduce los dos cables (rojo y negro) de la caja. PIC 3

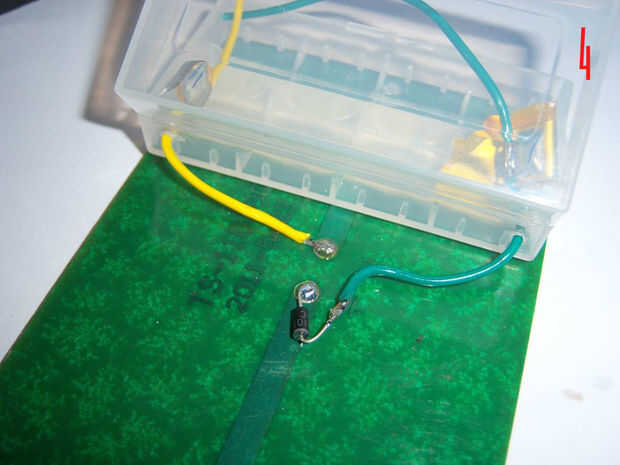

(En foto 4 cometí un error soldando el cable desde las pestañas hasta el panel solar, tal vez estaba físicamente presente y mentalmente en otro lugar... lol. Así fue el soldado y el cable se cortó en un lado de las pestañas de la batería.)

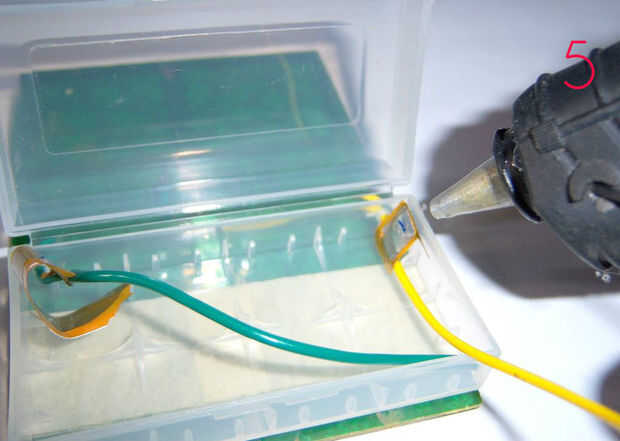

3. caliente pegar las lengüetas de metal en su lugar después de comprobar el ajuste con el battery.pic 5

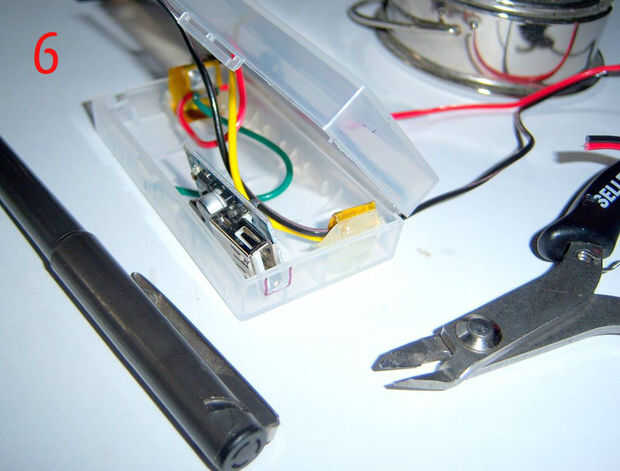

4. coloca el módulo de controlador y Step-up de carga dentro de la caja y marcados los lugares a recortar. fotos 6 y 7
5. Corte el área marcada con cortadores laterales (es fácil de hacer con ella pero ha hecho una grieta en el plástico, así que usar cuchillo).

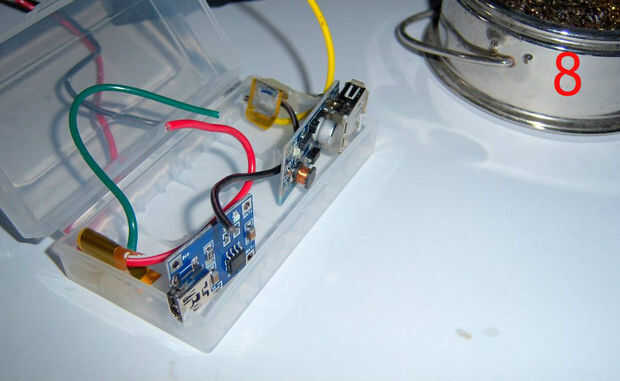

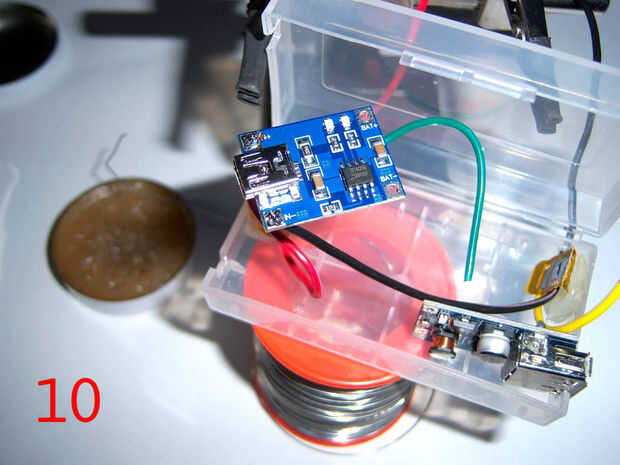

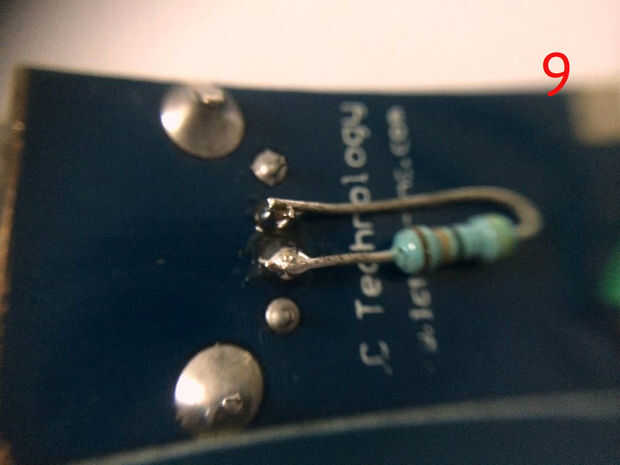

6. después de comprobar el ajuste, soldar los cables del panel solar para el controlador de carga, cables de ficha de batería para el regulador de carga, módulo Step-up a la batería con el interruptor y el resistor de 47 ohmios a la salida USB. Fotos 8,9 y 10

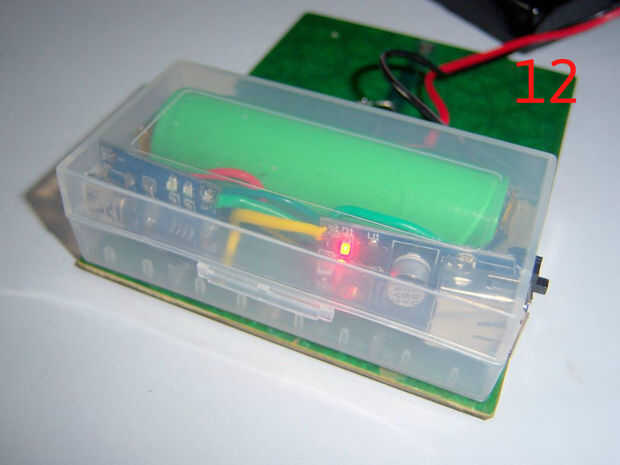

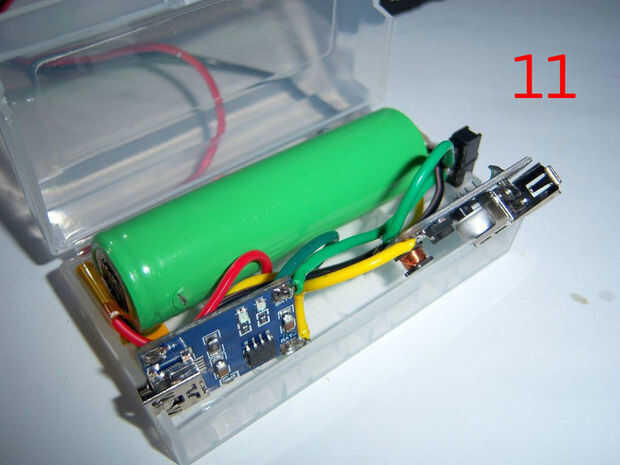

7. inserta la batería para probar el circuito, encendiendo el interruptor para ver si se enciende el módulo Step-up. fotos 11,12

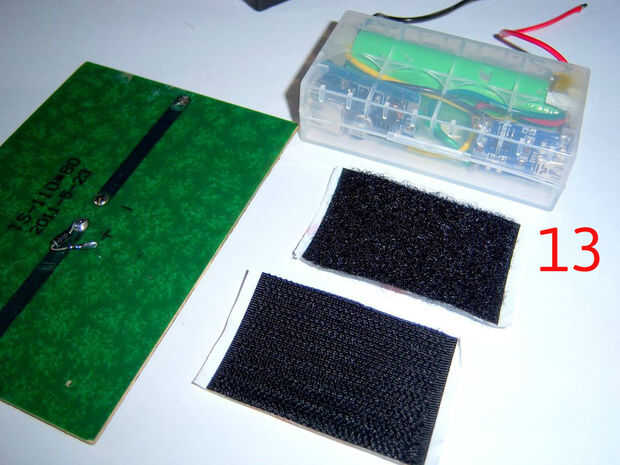

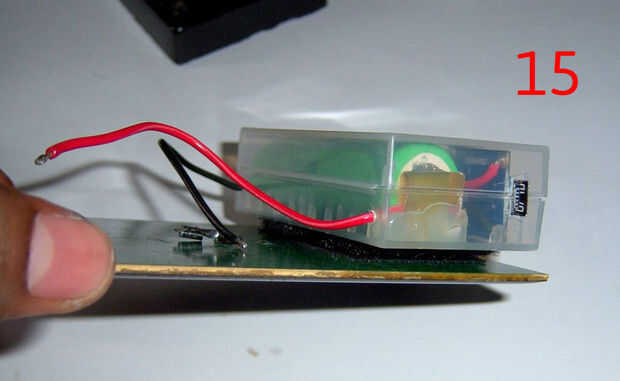

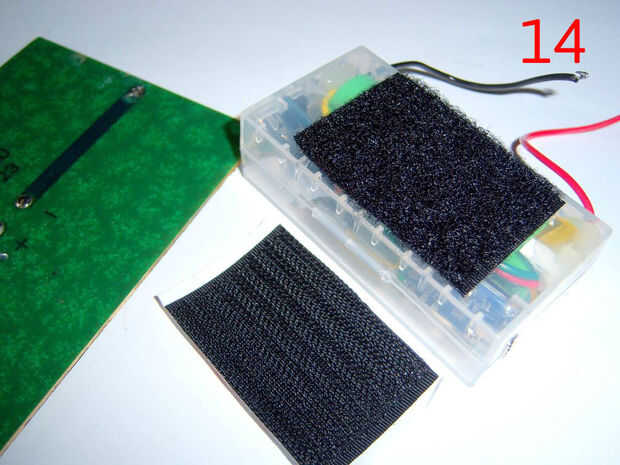

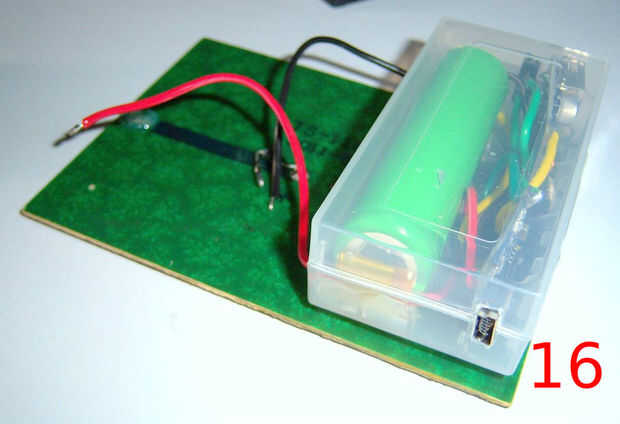

8. para facilitar el panel solar hacia el sol, decidió añadir Velcro en la parte inferior de la caja y panel solar. Foto 13, 14 15 y 16.

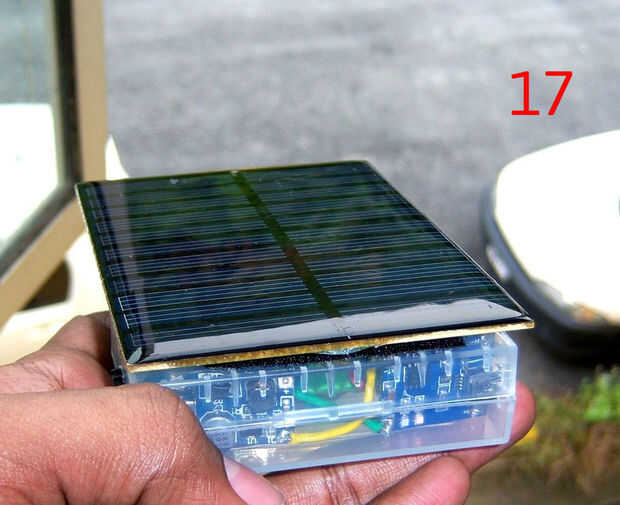

9. soldar el panel solar y probado por la ventana a ver si el controlador de carga se enciende y carga la batería. Foto 17.

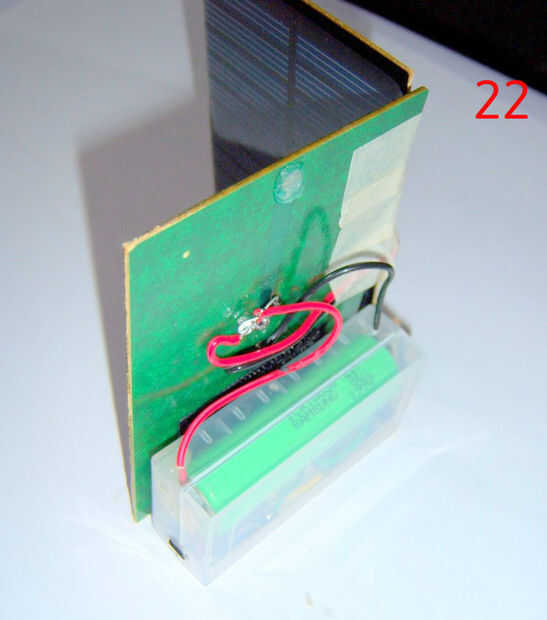

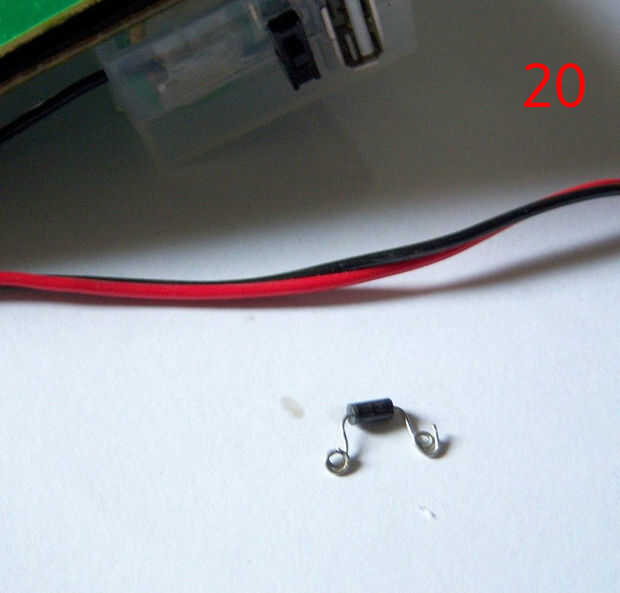

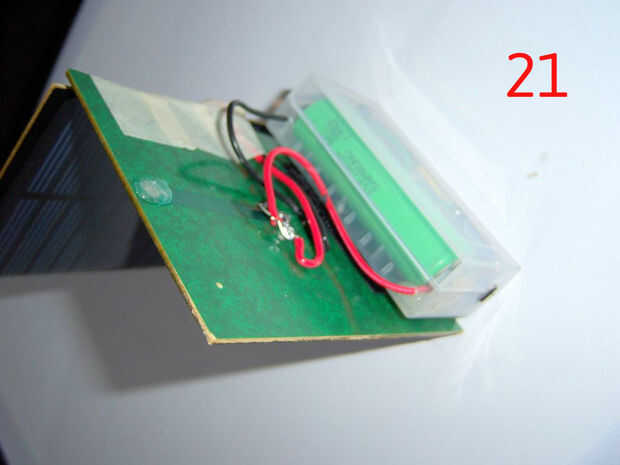

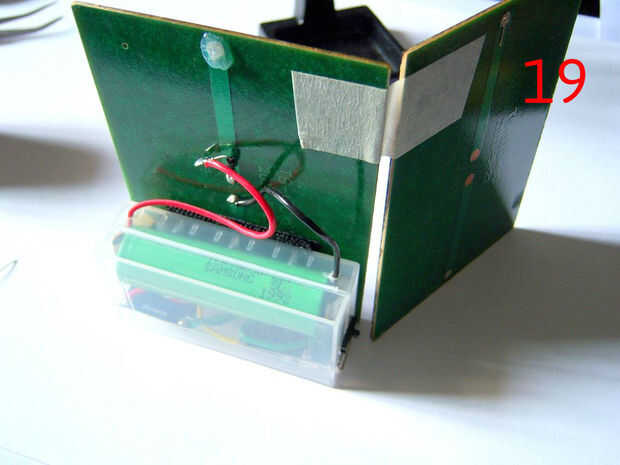

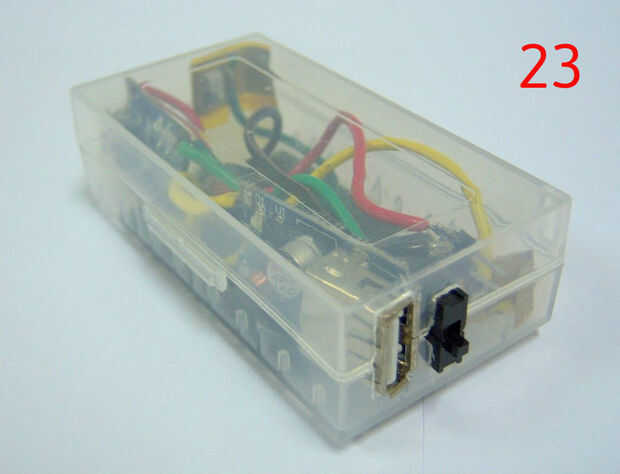

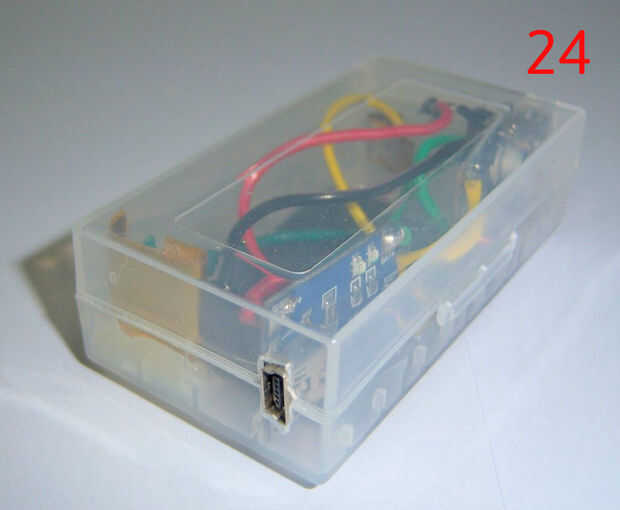

10. añadido otro panel solar paralelo a la existente para disminuir el tiempo de carga. Foto 21, 22
¿Nota: yo no he probado completamente, por ejemplo cuánto tiempo se tarda para cargar? Voy a actualizar los datos una vez que he probado.
