Paso 1: Hacer fácil del Banco de potencia

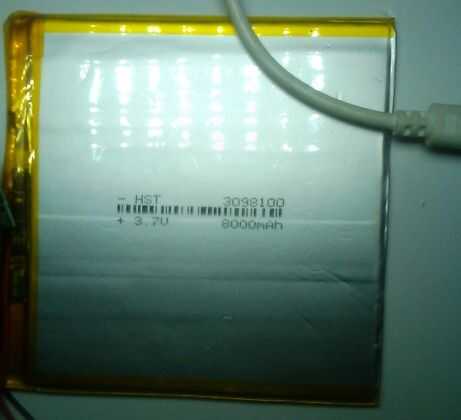

Una vez que tengas todos los materiales que usted debe estar seguro que todas ellas son buenas. Con ayuda de su multímetro Verifique el voltaje en la batería y el panel solar. Compruebe el diodo y el interruptor, así. Circuito de convertidor Boost es aquí la parte más delicada, tenga cuidado con él. La batería tenía un circuito integrado para abordar sobre la carga, protección de corte, inversa y cortocircuitos de baja tensión. La batería utilizada aquí es una tableta de batería del teléfono ya que es 2 a 3 mm de espesor puede ponerlo en una manga pequeña en el bolso o incluso eliminada una parte de un viejo diario o tienes una idea más creativa! Pruébalo. Usted puede incluso tomar la 3.7v batería de cualquier teléfono móvil.

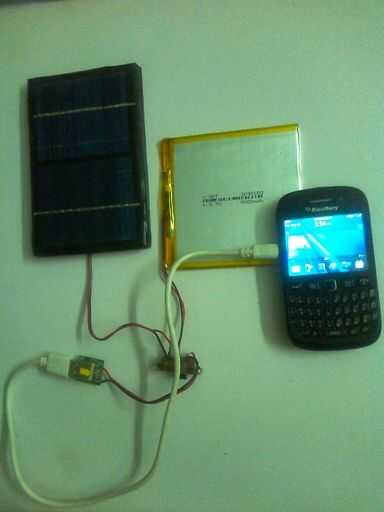

El interruptor deslizante DPDT tiene batería conectada a los terminales del centro. Los otros terminales están conectados con el panel solar a un lado con un diodo y el otro lado con el convertidor PCB. Asegúrese de que las polaridades estén en el mismo lado del interruptor, es decir, la fila superior tiene sólo + ve y las filas de abajo - ve conectado. Pele los extremos de los cables y debe ser sumergido en fundente y bien soldada para soldar fácil al interruptor. Si Ud. no está claro con el cableado entonces partir el interruptor. El interruptor tiene 6 terminales y a cualquier uno de los extremos, de la soldadura el cátodo de los diodos (final con la banda plateada), ahora en el extremo abierto del diodo, los paneles solares + ve (cable rojo), una vez hecho te encontrará restante 5 terminales a soldar la soldadura. Con respecto al diodo vemos que hay 2 terminales gratis a un lado y 1 terminal gratis otro lado. Ahora soldar lo paneles solares - ve (cable negro) al terminal libre 1. Con respecto a la conexión le hizo hay que conectar la batería a los próximos terminales (terminales de centro) y luego el convertidor Boost con todos el + ve y - ve alineación a las filas respectivas. Si no hecho correctamente hay riesgo de incendio y daños, por favor tenga cuidado!
