Paso 3: Elaborar el esqueleto de Banco

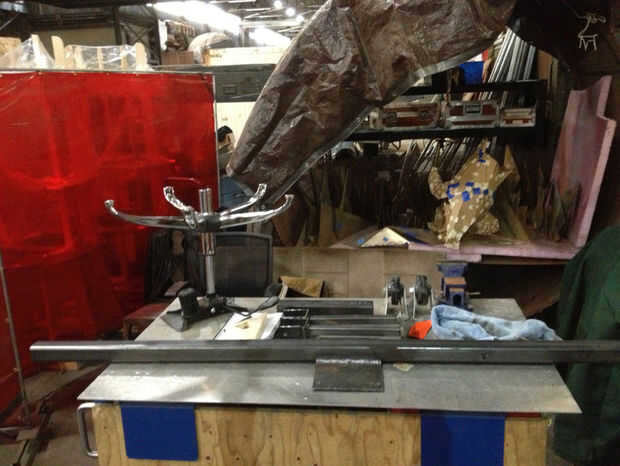

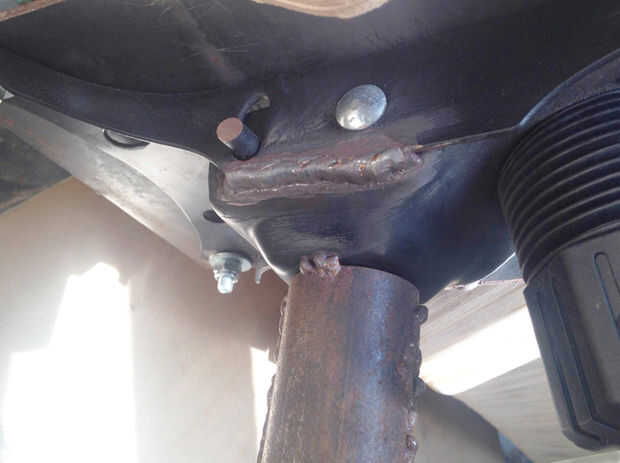

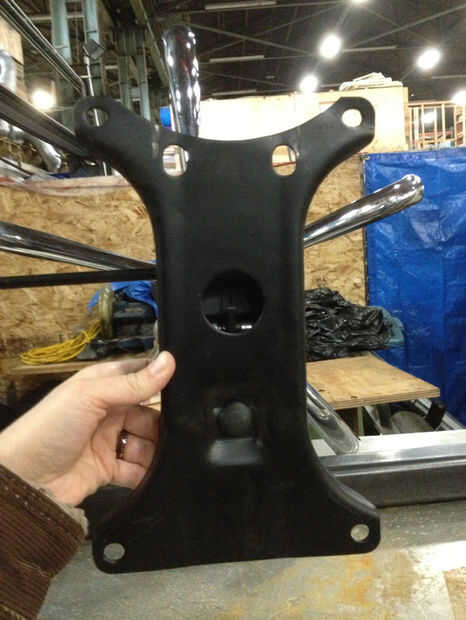

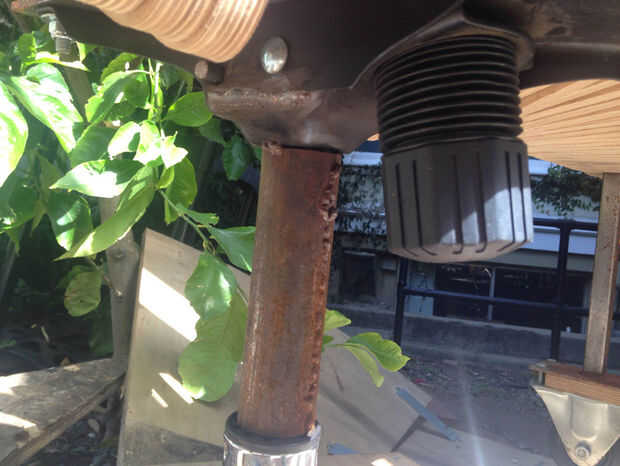

El Banco está soportado por una columna vertebral de 2" de acero del tubo que se extiende longitudinalmente a través de la base del Banco. En el centro de este tubo soldado una placa de acero de 3/16" para que coincida con la placa sobre la base de la silla. Estas placas se atornillan durante el montaje. Desde que el Presidente podría reclinar también levantado y bajado, soldó con autógena la base para evitar estas actividades. Para pararla de descanso, soldó con autógena la bisagra de la base de la placa en ambos lados. Para detenerlo bajando (que debe ser de altura completa), corté un tubo de acero la mitad longitudinalmente, poner el tubo vertical de la silla en el medio y soldando las piezas detrás - ver fotos.

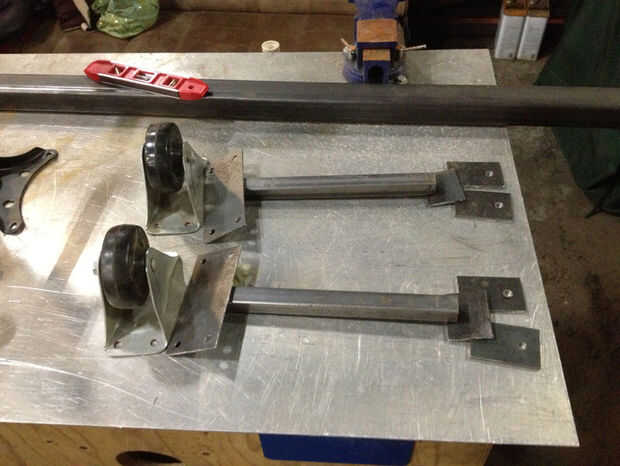

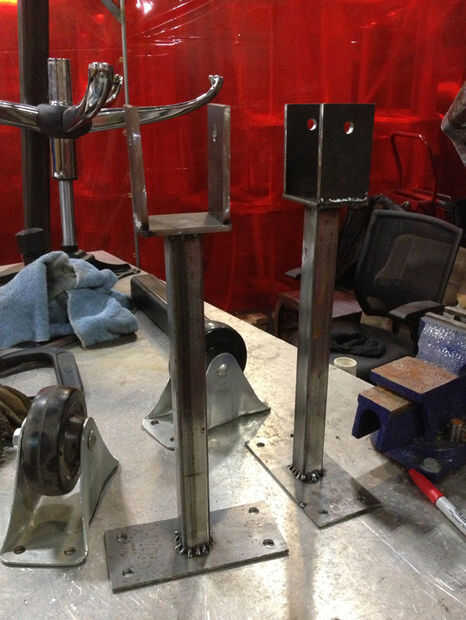

Las patas de apoyo fabricado de tubo de 1" de acero y más de la hoja de 3/16". Las piernas tenían ruedas en un extremo, conectado a través de una placa soldada con autógena similar a la base principal. En el extremo superior, he diseñado una estructura de la abrazadera se ajuste bien alrededor de la espina dorsal central tubo cuadrado. Esta abrazadera tenía dos patas con agujeros cerca del final con el fin de estar bien atornillados firmemente alrededor de la columna vertebral cuando está montado.

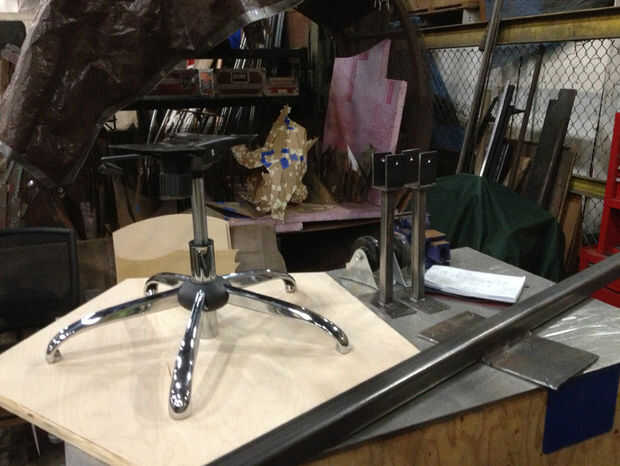

La parte inferior de la silla había cinco piernas que fueron insertadas ruedas plástico press-fit. He quitado estos y encontró que el tubo central de la silla ahora media pulgada más de largo que las piernas y la silla no estarían parados sólidamente. También, los agujeros encajan no eran muy adecuados como extremos de la pierna. Resuelto este problema mediante el diseño de una base con un agujero central para ajustarse al tubo de centro de madera contraplacada pentagonal y espaciadas adecuadamente los agujeros sean las piernas. Soldado con autógena los pernos en los orificios de press-fit y atornillar las tuercas por la parte inferior del Pentágono plywood adjuntar todos juntos.
Los extremos se sujetan por varilla roscada. El bar del centro es 6 pies y las piezas cuando en lugar del palillo hacia fuera aproximadamente un cuarto de pulgada más allá de él. Para proporcionar tensión allí son pequeños círculos fuera de esto, y la varilla roscada recorre todo el camino con espacio para las tuercas. Para que la varilla roscada debe ser aproximadamente 6 pies y 3 pulgadas y se vino en 6 pies de largo, así que simplemente cortarla por la mitad y soldada 3 pulgadas de espiga a los extremos de la rosca hacia fuera donde los necesitaba.
Aquí está un pequeño video de stop-motion me soldadura hasta las piernas.
