Paso 2: el diseño
Hoja de datos aquí:
http://www.ti.com/general/docs/Lit/getliterature.TSP?genericPartNumber=LM117®=en&filetype=pdf
Algunas cosas que tenga en cuenta que pueden no ser evidente para algunos.
-Vout será menor que Vin. Sé que las citas de la hoja de datos hasta 30 voltios de salida. Pero que necesita un número de bastidor por encima de ese nivel. Mirando el esquema equivalente, parece tener sentido. Esto no es un paso DC "transformador" :-)
Otras partes
-Yo quería un voltímetro, pero encontró que los medidores digitales necesitan una fuente de energía y que hay problemas con la conexión común a tierra etc. Soluciones comunes a estos debían añadir una batería. No es realmente lo que quería
-Estos medidores de Panel analógico de voltios son considerablemente más baratos y no necesitan ninguna energía externa! Perfecto
-Google para "85c 1 v" y usted verá muchas opciones.
-Hay amperímetros versiones disponibles también, pero mi proveedor local en Hong Kong no tenía uno. Tal vez haré una versión 2 si puedo encontrar uno fácilmente

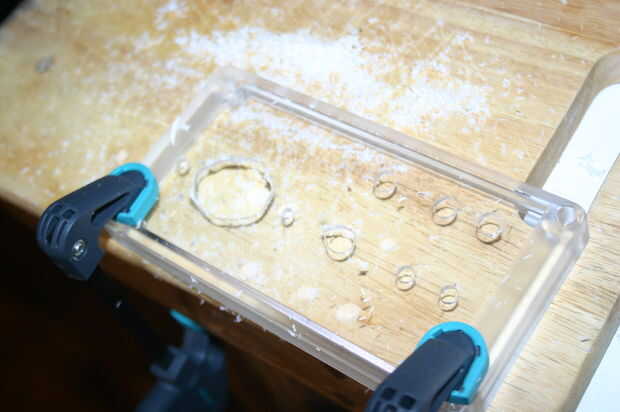

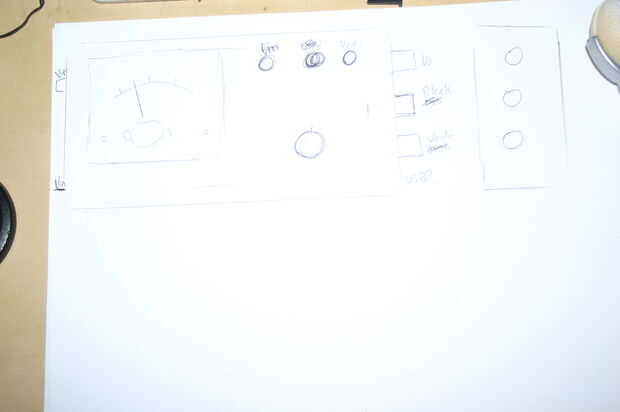

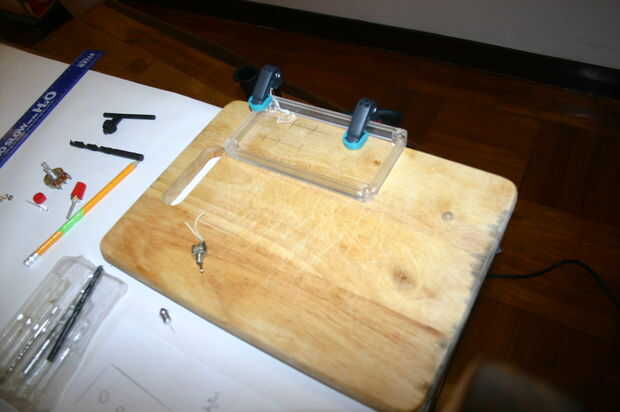

Bosquejó el diseño de mi caja por lo que pude empezar a taladrar :-)
Cosas que pensar

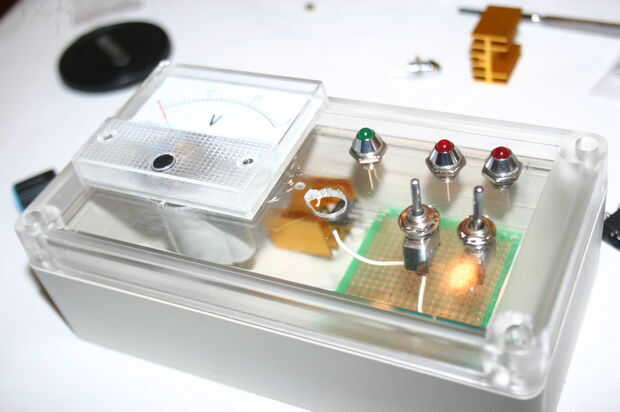

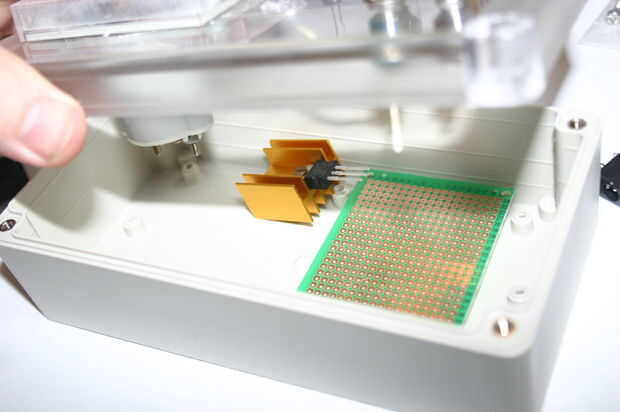

-El medidor de panel de voltaje es muy profundo, así que asegúrate de que los componentes caben detrás de él.
