Paso 5: Transición de Inventor a IntelliCAM y hacer OMAX
Se utilizaron cuatro espesores de fieltro, así que creó cuatro asambleas Inventor correspondientes, disponiendo de todas las piezas del mismo espesor en cada uno. Exportamos cada ensamblado a un archivo .sat.

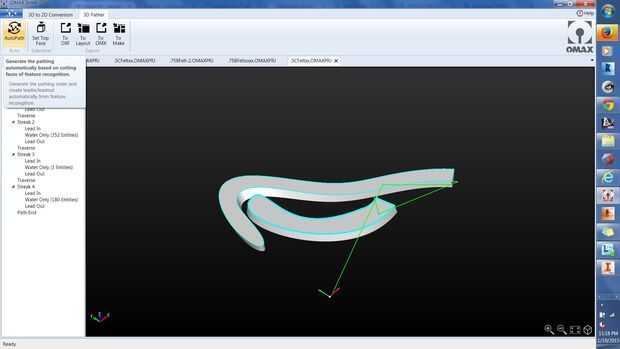

A continuación nos importen el archivo .sat IntelliCAM y utilizar la función 3D-Pather para generar automáticamente una trayectoria de herramienta 3D de 5 ejes. La interfaz de usuario en IntelliCAM no permite hacer muchos cambios. El único parámetro a configurar es cortar calidad del agua solamente.
NOTA:
Si el Pather 3D no puede procesar una parte devuelve un error que describe el problema (por ejemplo, un ángulo es mayor que 59°). La única cosa a hacer es regresar al Inventor y cambiar el fichero de pieza.
Haga clic en "Enviar OMAX hacer" a la trayectoria de herramienta de la exportación y abrir OMAX hacer automáticamente.
OMAX hacer ajustes deben ser precisos como importada de IntelliCAM, pero es bueno para doble check. Calidad de corte debe ser solamente agua, velocidad de corte 100-140, y debe ser marcada la casilla de "permitir A-Jet".
