Paso 2: en el interior...
Antes que decir algo, sé que mis habilidades de soldaduras no son los más grandes. En retrospectiva, yo probablemente debo has usado otro tipo de alambre; uno que no tiene a muchos filamentos que potencialmente podrían dañar los circuitos. Las marcas de quemadura en los cables son sobre todo debido a la falta de espacio de trabajo que tenía en el momento. En muchas situaciones, mi punta de estaba recibiendo en el camino de otros cables y fue incapaz de llegar a ciertos lugares en el cuadro.

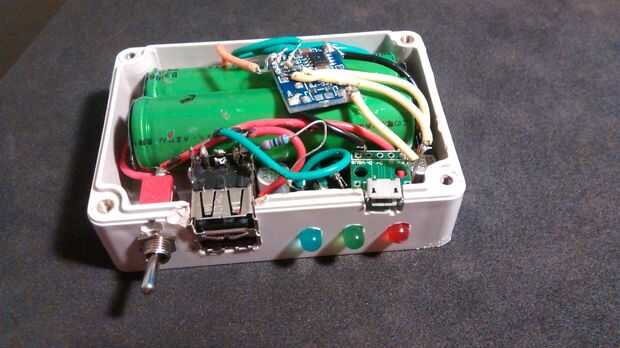

Dentro del Banco de potencia, usé varios módulos para la carga de manera segura las células y para aumentar la potencia a un 5.2V agradable para un teléfono. Los módulos que utiliza fueron una Junta de protección del cargador de TP4056 y un convertidor XL6009.

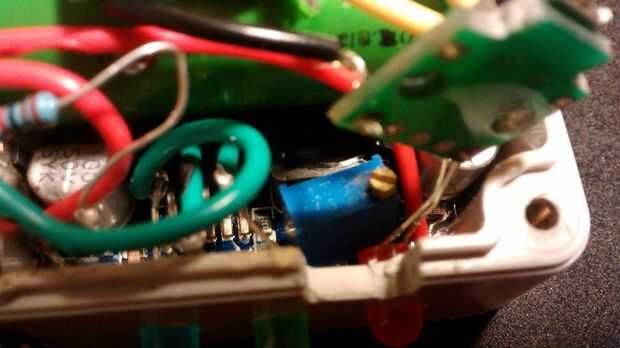

Como se puede ver, era muy estrecho para la sala dentro de la caja del proyecto, que resultó en mí haciendo algunas modificaciones en los módulos. Tuve que cortar a una esquina del convertidor boost (que está escondido debajo de la ruptura de micro-usb) con el fin de hacer espacio para él. También tuve que desoldar el mini-usb en la placa del cargador, por lo que no era demasiado alto (una vez más, no mucho espacio en la caja). También desoldar el construido en LEDs en la placa del cargador y había reemplazado con el mío, porque hizo una característica interesante para ver el estado de carga del Banco de potencia, y los LEDs actuales parecían llegar muy caliente en su propio.

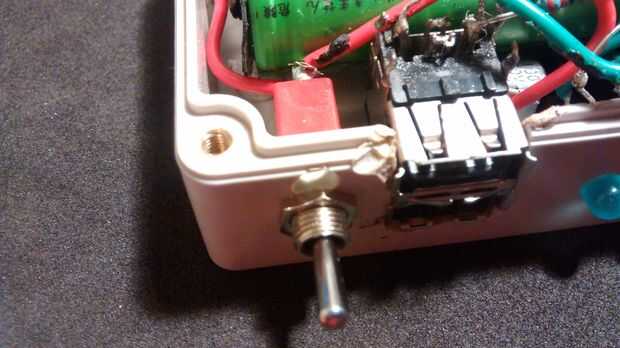

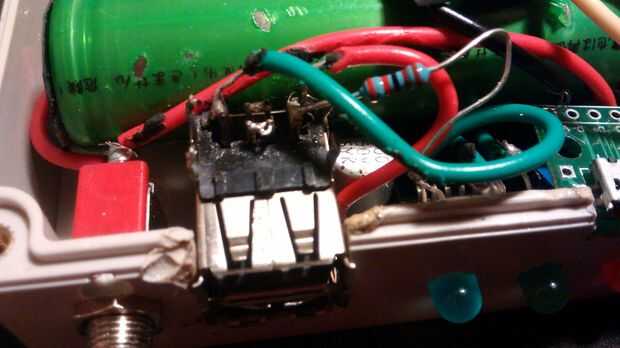

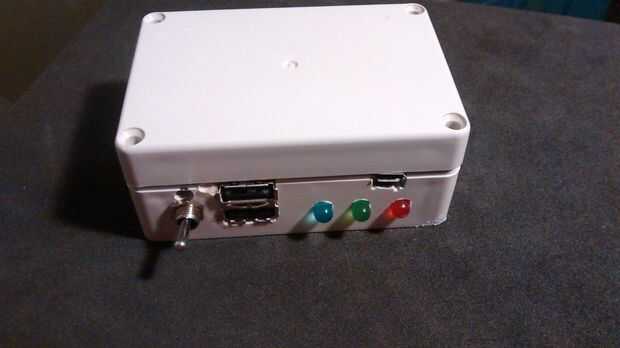

El siguiente fue el puerto usb doble. Conecté la salida del convertidor boost, junto con una 2.2kΩ resistencia, lo que unido a la señal LED. Para hacer el Banco de potencia compatible con productos Apple, las clavijas de datos del puerto usb deben estar en corto circuito. Último era el interruptor. Éste era un simple interruptor SPDT, conectado a la salida positiva de la batería, lo que el convertidor.
