Paso 3: Separar los cables

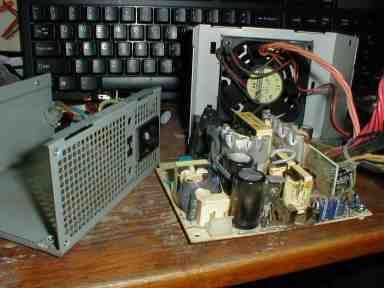

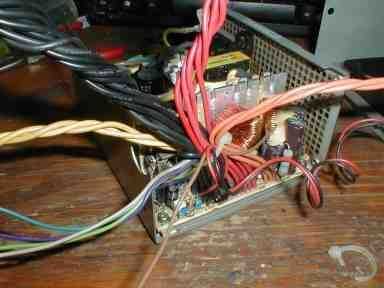

Después pensé que tenía esta cosa limpia, liado todos los cables juntos según color. De todos estos cables sólo necesitaba unos pocos y sería mucho más fácil cortar los extras con el tablero del circuito hacia fuera. Después de empaquetar los cables me quitan la placa del circuito del caso para poder cortar los cables del exceso y supongo que lo que he encontrado, sí, más suciedad! Después de limpiar el resto del lío luego conté las conexiones necesitan y retirar los cables innecesarios. No sólo simplificaría cableado, sino también hacer muchas más habitacion en el caso. Es más fácil de quitar los cables con el tablero del circuito quitado, pero, en caso de duda sobre los alambres de corte, siempre puede esperar y cortar unos sin usar después de que todos los demás están conectados.
El código de colores para los cables y los cables que necesitas son:
4 x rojo = + 5V
4 x negro = tierra
1 x blanco = - 5 v (no todos fuentes de alimentación tienen esto)
1 x amarillo = + 12 v
1 x azul = - 12 v
Naranja 1 x = + 3, 3V
1 x púrpura = + 5V Standby (siempre caliente)
1 x gris o marrón = está encendido (salida)
1 x verde = PS_ON (vuelta DC en por un cortocircuito a tierra).
