Paso 3: CAM archivo de limpieza
Mis articulaciones (mortaja y espiga, poco las lengüetas y ranuras donde piezas encajen juntos) son tamaño perfecto en el archivo, pero necesito hacer una modificación para trabajar con la máquina CNC, tuve que añadir pequeñas muescas al lado de todo el interior en esquinas para mi mortaja y espigas. Esto es porque máquinas CNC utilizan cuchillas redondeados, que salen de detrás de las esquinas internas redondeadas. Si no crea una asignación para cada pestaña (la mortaja) se deslice en las esquinas se destacan y las piezas no encajan al ras.

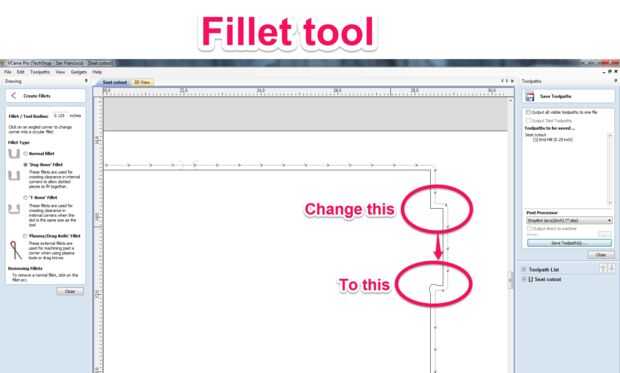

VCarve tiene una herramienta para este tipo de operación - la herramienta de filete. Hay diferentes estilos de filetes, pero opté por usar el filete "dogbone" - que hace chuletas pequeño en cada esquina interna.
