Paso 9: Modelo de los pontones
Utilicé la herramienta loft para crear los cascos. Los pontones fueron hechos con la mano libre dibujos más o menos se asemejan a la forma de trabajo catamaranes. Ver los dibujos primero:

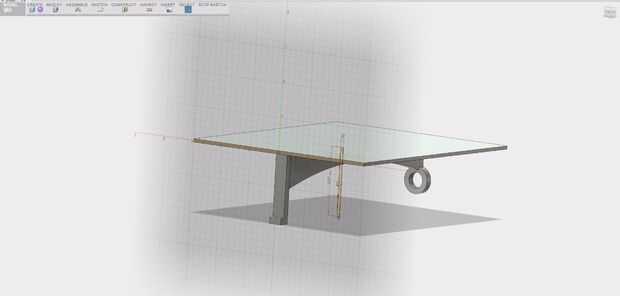

- Crear un plano en la parte delantera de la cubierta, perpendicular a la cubierta y la viga de centro.
- Uno del avión que acaba de crear, dibujar la forma del perfil de la nariz del pontón. Aquí simplemente dibujé una línea delgada, horizontal.
- En el mismo plano del soporte del cojinete, dibuje la forma del perfil posterior. Aquí libre de mano dibujó una tira aproximadamente un alisado hacia fuera al revés triángulo.
- Ahora tienes los perfiles de la parte delantera y trasera de los pontones. se puede agregar otro perfil entre estos dos planos.

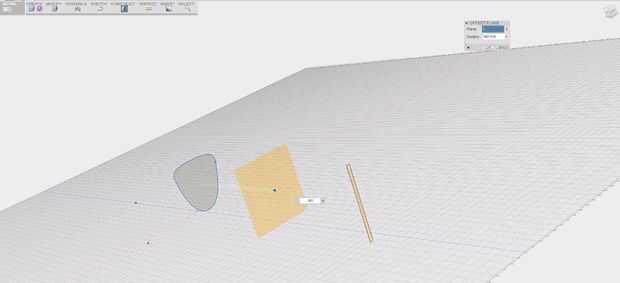

- Crear un nuevo plano entre los dos planos anteriores (entre parte delantera y trasera del pontón)
- En este nuevo plano, sorteo y forma del perfil intermedio para el pontón. Aquí saqué apenas más grande que el pontón trasero y aproximadamente la misma forma.

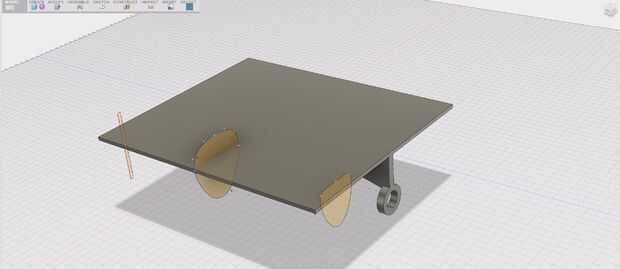

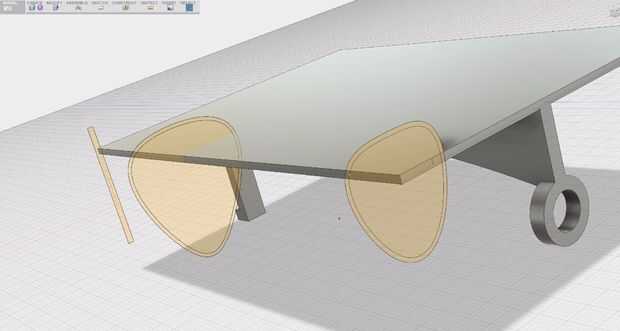

- Ahora tienes tres formas de perfil paralelo del pontón, utilice la herramienta de loft para interpolar para formar el cuerpo del pontón.
- Seleccione los tres planos en orden

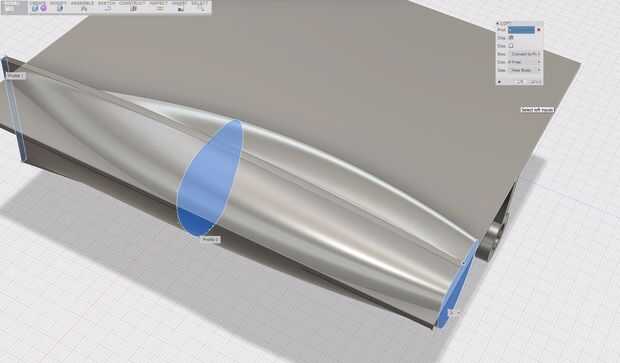

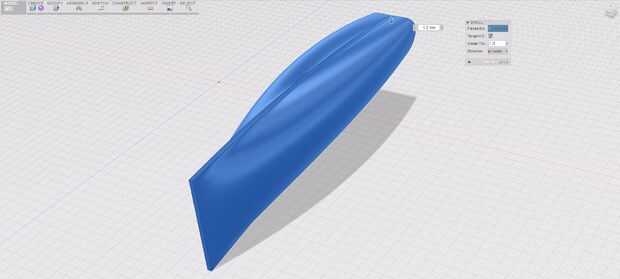

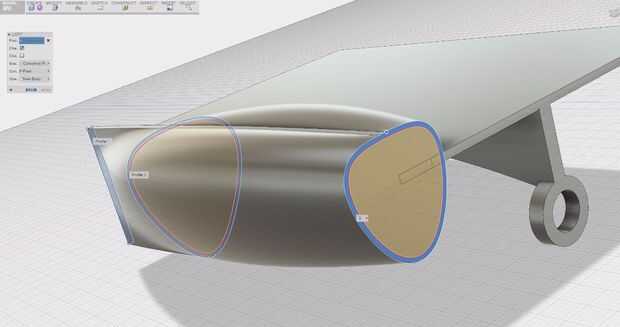

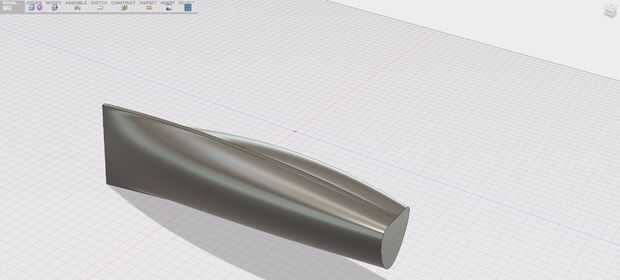

- Utilice la herramienta de loft para crear un nuevo cuerpo.
- Para crear el cuerpo del otro pontón, utilice la herramienta de espejo a espejo por el plano del centro.
