Paso 8: Modelo del gancho de goma delantero
Ahora crear el gancho para sujetar la goma en el otro extremo. Para maximizar la longitud de la banda de goma, ponga el gancho en la parte delantera de la cubierta.

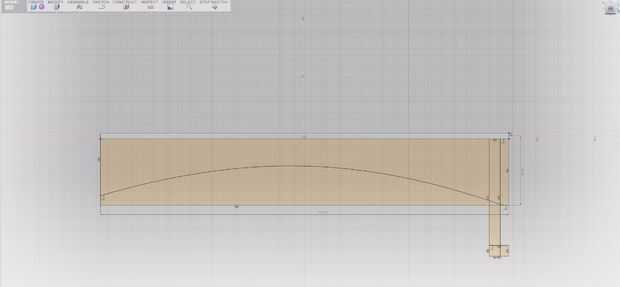

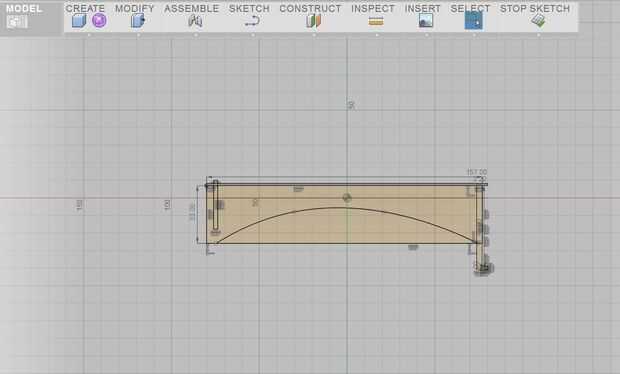

- Volver a la viga de centro de dibujo y añadir un rectángulo vertical de unos 5mm de la parte delantera de la cubierta. Esta es la madre del gancho de goma y su refuerzo.
- Añadir otro rectángulo en la parte inferior de la viga creada anteriormente y extenderla en el muy delantero de la cubierta. Se trata de la mitad inferior del gancho de goma.
- Sugerencia: Asegúrese que el gancho quede a la misma profundidad de eje de Z como el rodamiento, por lo que su hélice punto paralelo a la superficie del agua.

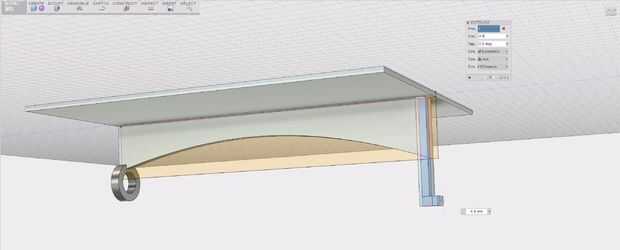

- Saca esto simétricamente en ambas direcciones, alrededor de 5mm para crear el gancho de goma delantera.
