Paso 1: Preparar las piezas

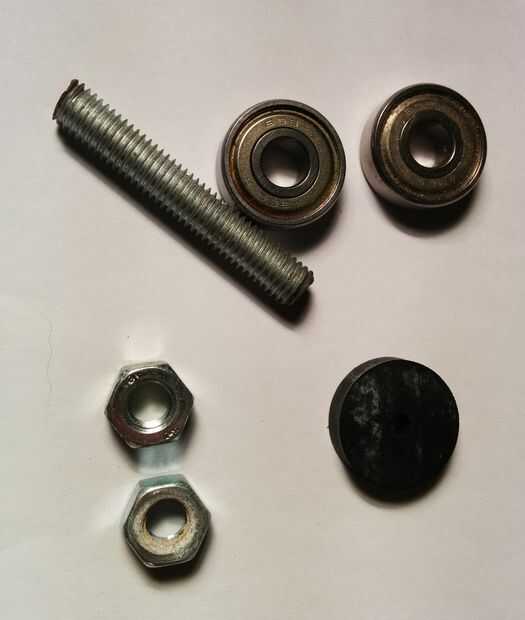

Piezas
- 2 piezas largo de barra de acero o barra L, preferiblemente con orificios de 8 mm o ranuras. Este debe ser mayor a 30 mm - utilicé barra de 38 mm L.
- Longitudes de PVC de 25 mm de diámetro exterior del tubo a menudo venden en longitudes de 2 metros con un final de tulipán.
- Rodamientos de patines - baratas están muy bien
- n tuercas de 8 mm
- 8 mm Varilla roscada. 1 m fue suficiente para mí.
- 2 tensores de cable con orificios de 8 mm
- Algunos 'cera' mantel cortado a la medida
- Alguna cinta adhesiva de papel de lija o antideslizante
- Algunos cinta adhesiva ancha o una aguja e hilo
- Un tapón de goma de 22 mm con ningún agujero o un agujero < 8 mm
- Planchas de madera
- Un motor paso a paso y controlador adecuado
Total costo sin electrónica ~ 70 euros
Algunas de estas piezas tienen cualidades especiales que hacen posible el proyecto.
Tubo de PVC
Tubería eléctrica barata (IRL 25 mm) se utiliza para hacer los rodillos. Comprar la calidad más barata con las paredes de 1, 5 mm. Sabio para tomar un cojinete con usted al comprar esto para asegurarse de que cabe. Debe empujar con un suave impulso medio. No debe tener a la fuerza.
L-barra de acero
Esto es lo que va a dar la mayor parte de la rigidez y permite fijarlo a una mesa o adjuntar otras herramientas a la cinta transportadora. Necesita para tener una dimensión que permita un rodillo y la cinta se mueva libremente. Usted va también se colocar un montón de tornillos de 8 mm, así que ayudará enormemente si tiene ranuras de 8 mm en el mismo.
Rodamientos de rodillos

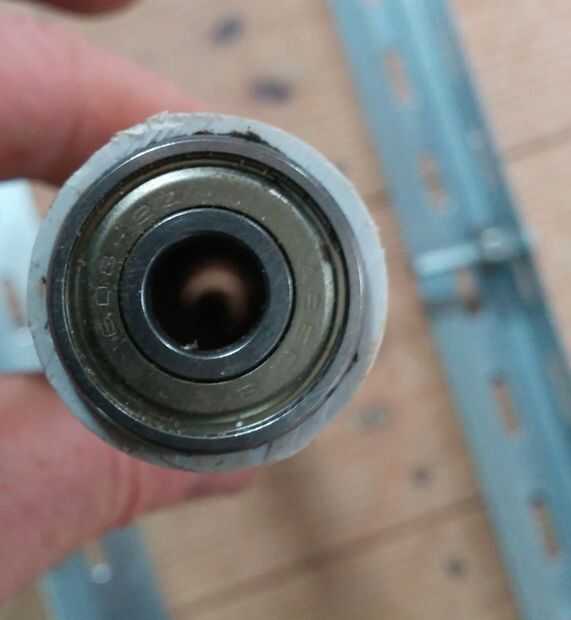

El clásico 608 cojinete tiene un diámetro exterior de 22 mm que corresponde con el diámetro interno del tubo de PVC. También tiene un diámetro interno de 8 mm que permite que los pernos de 8 mm fuerte para ser utilizado. Estos pueden ser recogidos de tiendas de descuento deportivo o ebay en paquetes de 8-10 de aproximadamente 0,5 euros.
Tapón de goma de 22 mm / lavadora
Un poco raro pero está disponible en las tiendas de hardware decente, estos permiten agarre en el interior del tubo plástico. Actúan como un acoplador entre un eje y el tubo. Usted probablemente no los puede encontrar con ~ 7 mm de diámetro interior, por lo que tendrás que perfore el centro un poco

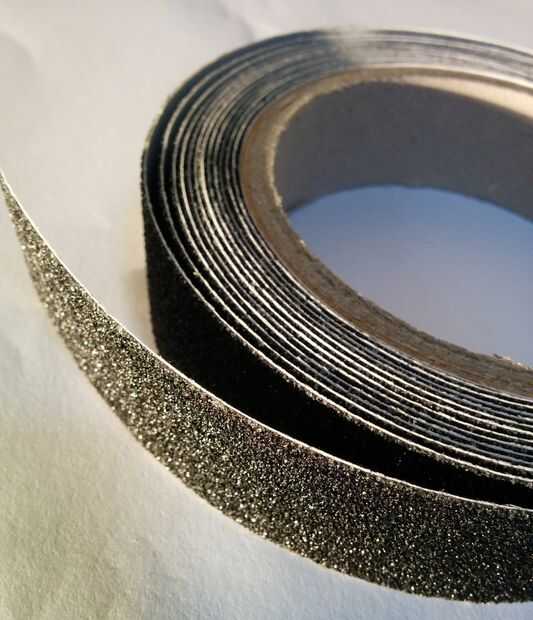

Cinta adhesiva antideslizante
Esto es un lujo caro pero funciona muy bien. Es como papel de lija por un lado y muy pegajoso en el otro lado. Esto es lo que agarra la parte inferior del paño de tabla. Puede ser capaz de simplemente lija de palillo en uno de sus rodillos, o usar pintura/barniz/pegamento y algo de arena.
Paño de tabla 'Cera'
Estos días están hechas de una capa de plástico suave con un superficie inferior de la tela. Generalmente se venden en anchos de 1.5m que es demasiado grande. El lado de la tela ayuda a sujetar el rodillo de agarre. La tapa de plástico es flexible y relativamente duradero. Este fue el material más barato que pude encontrar que tenía las derecha propiedades.
Controlador y motor paso a paso
Normalmente esto puede ser un motor NEMA 17 + Arduino + Motor shield. No entraré en este lado de las cosas.
