Paso 2: Plataforma de transporte y marco
Cuadrícula de referencia
El diseño de los conectores y del PVC es bastante relativo. Para ayudar a alinearlas, dibujar una cuadrícula de referencia sobre la madera de 48 "x 18". Hice cada 12" a lo largo de la larga duración (4 divisiones) y luego he creado una región 4" por el centro de la larga duración, ya que será la mayor parte de la puesta a punto del centro.
PVC "Pies"

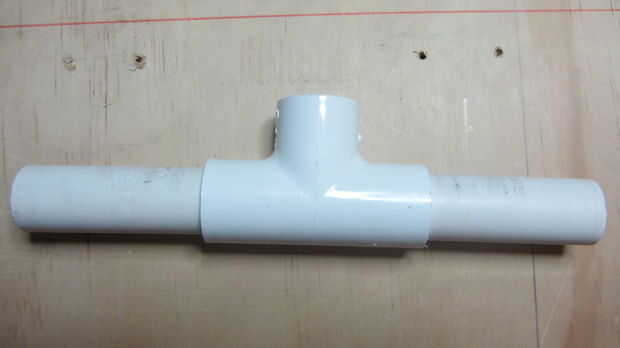

Corte 8 x 3" de longitud de tubería de PVC de 3/4". Construir 4 x pies: 3"+ t + 3". Al construir estos pies, realmente empujar, incluso del martillo en el tubo en el conector. Puede pegar pero no lo hice porque quiero usar el tee para otro día.
Pie 1

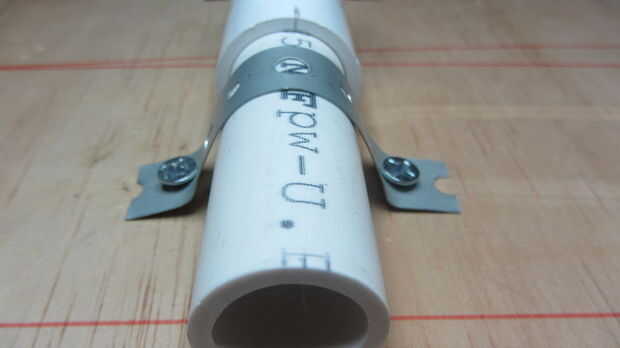

Esto es para el rodillo más corto. Es el rodillo que se ruedan cosas de. Monte a la madera contrachapada con la correa de suspensión y tornillos de madera de unos 4 1/4" desde el borde y en el centro de la región 4". Cuando monte abajo, coloque la correa que cuelga en el centro de la longitud de PVC. Esto proporciona espacio para deslizar el pie hacia adelante y hacia atrás cuando se trata a afinar la alineación del rodillo. Además, montar la correa sobre el tubo para que tenga una buena mordida hacia abajo en el tubo. Esto evitará que los pies girando innecesariamente.
Pie 4
Esto es para el rodillo más alto 4. Esto es donde las cosas iniciará desde. Monte abajo 31 1/2" medida desde el borde mismo pie 1.
Pie 2
Esto ayuda a mantener el cinturón. Necesita ser montado 10 3/4" desde el borde. Pero debido a la pendiente de la correa, el pie levantado 1/2". Solo cortar unas maderas de desecho, conecte a la plataforma, luego Monte el pie. En mi sistema, estoy colocando un elemento en esta área así que necesito una pieza grande de madera de desecho.
Pie 3
Esto también ayuda a mantener el cinturón. Resulta que un acoplamiento del PVC subirá el rodillo a la altura correcta, lo que implica no calza es necesario. Este pie es montado 23 1/2" del borde.

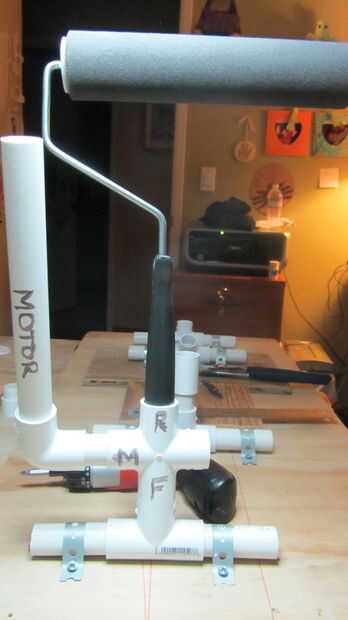

Rodillo 4
Corte los siguientes:
- A = longitud de 1 3/4" PVC
- B = longitud de PVC de 5/8"
- C = longitud de 9 1/4" PVC
Poner A en la salida del pie. Poner la Cruz en A. Poner B en un conector horizontal. Puesto 90 grados en B. Poner C en 90 grados. Poner 9" rodillo en marco. Colocar el marco en la cruz que la varilla del marco es más cercana a C. Realmente empuje hacia abajo el mango en el conector. Use cinta de conducto o algo alrededor de la manija si no hay suficiente mordida. Debe ser muy difícil (no imposible) hacer girar la manija en el conector. También, no doblar la varilla del marco.
Poner un rodillo sin cortar en el marco.
Rodillo 3
Corte los siguientes:
- 1 3/4" PVC longitud
Poner en el tee del pie. Poner el acoplamiento en él. Corte un rodillo hasta 7" y ponerlo en un marco. Colocar el marco en el acoplamiento que la barra está en el lado opuesto como el rodillo 4.
Rodillo de 2 y 1
Corte de rodillos hasta 7" y ponerlos sobre un marco. Coloque el bastidor del rodillo 1 orientado en el mismo era como el rodillo 4. Oriente el rodillo 2 en la dirección opuesta.

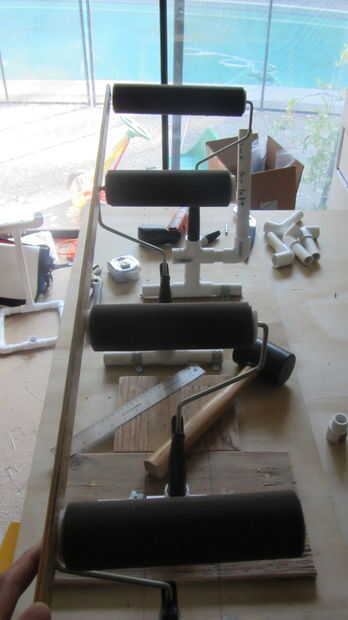

Alineación de los rodillos
Alineando las ruedas ahora proporciona un punto de referencia para trabajar de. Pero como el proyecto avanza que la alineación probablemente tendrán que ser ajustados, o posiblemente los pies pueden ser movido.

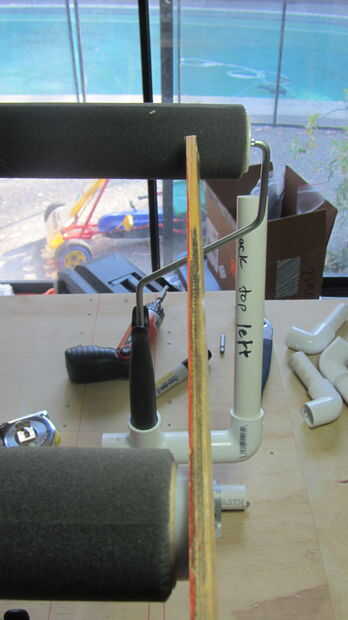

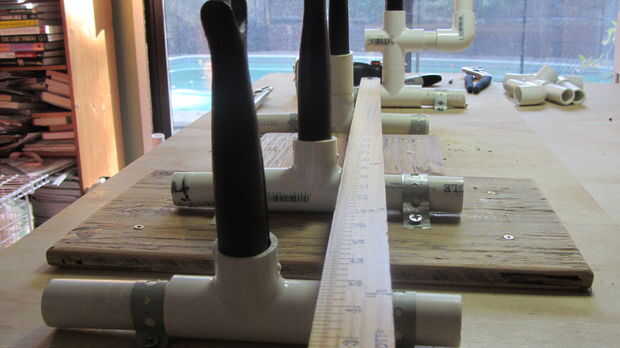

En el lado opuesto del motor, coloque una regla larga a lo largo de los extremos a tope de los rodillos de pintura primer y último. Asegúrese de que la regla recta es paralela a lo largo de la plataforma. Martillo de los pies en un lado o el otro para que los rodillos queden al ras contra la regla. Ahora hacer rodillos ras 2 y 3. Vuelva a colocar cualquier pies si está demasiado lejos de ser limpiado y la correa está impidiendo cualquier movimiento más o se caiga.
Después de que el lado opuesto del motor ha sido alineado, ya que es el último rodillo 9" de largo, 2" debe ser que sobresalen más. Esto es donde se colocará la banda de la polea.
