Paso 4: Corriente limitando la resistencia de
Los LEDs fueron conectados en serie y luego en paralelo, utilizar a LED Asistente para averiguar los valores de resistencia necesarios para limitar la corriente que fluye a través de los LEDs.
http://LED.linear1.org/LED.Wiz

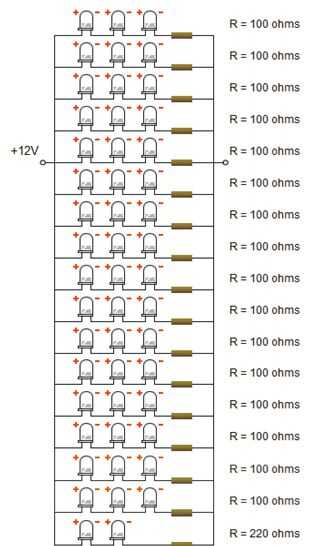

Puesto que la mayor parte de los LEDs en serie de tres filas, el patrón sugerido que utiliza 100 ohmios resistencias limitadoras actuales fue adoptado (nota que hay 35 columnas para las primeras siete rayas 60 columnas para los restantes 6 rayas todos ellos con tres LEDs en serie. La imagen de abajo sólo mostrar una imagen representativa y no toda la imagen, consulte la hoja de cálculo para la representación entera)
