Paso 5: LEDs en los agujeros perforados y soldadura

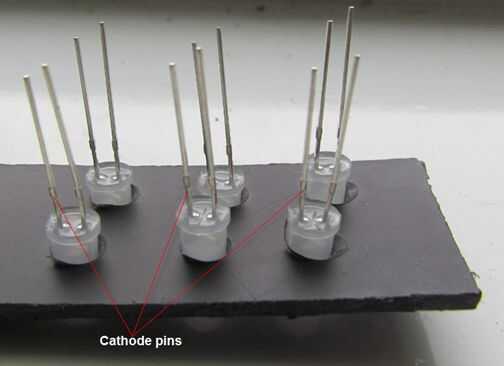

Asegúrese de que los pasadores del cátodo son todos la misma dirección; Normalmente, si a partir de superior a inferior el cátodo debe ser orientada al sur

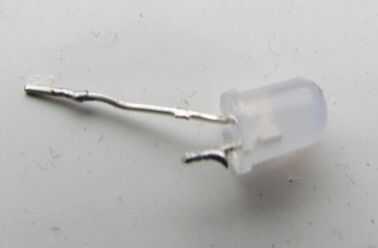

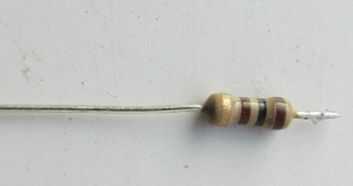

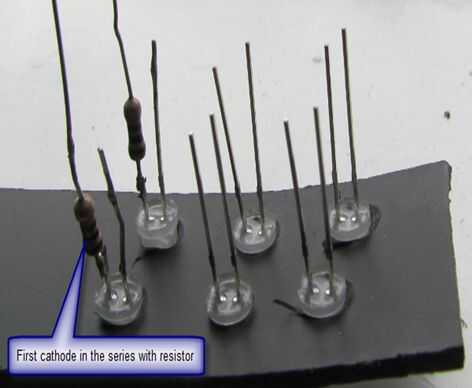

Cortar el pin del cátodo del primer LED de la serie dejando un poco por encima de 1/8" entonces lugar una soldadura de plomo en la parte superior del corte perno, de manera similar, cortar un extremo del alambre de resistencia un poco por encima de 1/8" entonces colocar un plomo de la soldadura en la parte superior del perno cortado

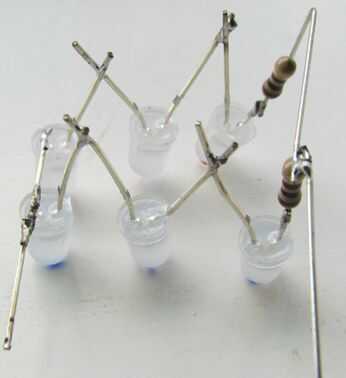

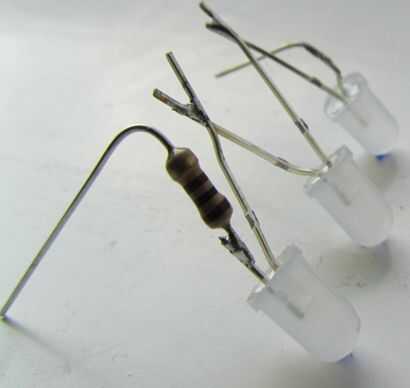

Únete a la resistencia con el perno del cátodo del LED como se muestra en la imagen de arriba. Hay otra imagen de los LED se presenta como se describe, observe la resistencia convenientemente al espuma de styro.

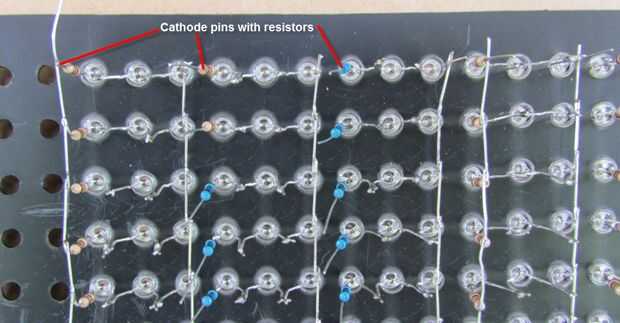

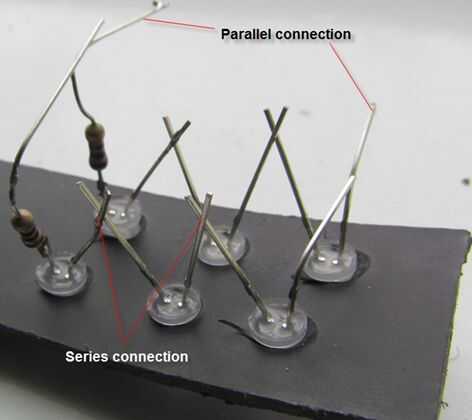

Una vez que haya completado todas las series y las conexiones paralelas, debe haber 15 cátodo pernos y 15 ánodo pernos. Conecte los terminales de ánodo para formar un autobús. Cada uno de los restantes pasadores de 15 cátodo se utilizarán para el control de LEDs utilizando Arduino
