Banner con mbed para, leds y un refrigerador (3 / 5 paso)

Paso 3: El tablero de "main"

1. Corte el Protoboard para obtener un rectángulo de 50mmx50mm.
2. Suelde el mbed para microcontrolador (o si desea utilizarlo entonces para otro proyecto uso solo algunos pernos, 20 para cada lado de la placa mbed para).

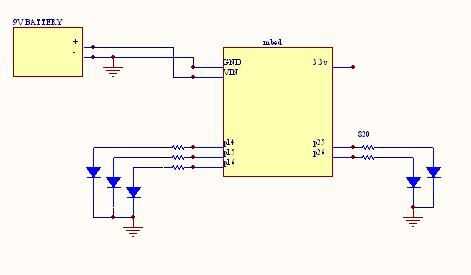

3. Agregue las 5 resistencias (820 ohm todos ellos) siguiendo el esquema.
4. Conecte la batería de 9v al Vin (pin2 en el tablero de mbed para).
